SWP-LCD-NL,SWP-LCD-NL801,SWP-LCD-NL802,SWP-LCD-NL803,SWP-LCD-NL804,SWP-LCD-NL805小型单色智能化防盗型流量/热能积算记录仪
1.产品简介：
SWP-LCD-NL小型单色流量热能积算无纸记录仪集流量/热能积算与记录于一体，具有防盗用功能，是一种智能化的多功能二次仪表，适合对流量热能进行过程监测，总量累积。
2.产品参数:

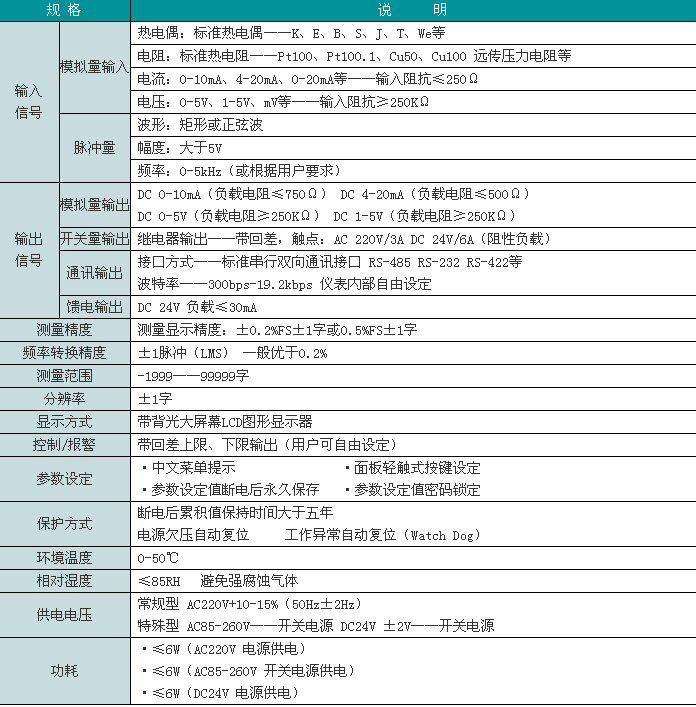

技术参数
型谱表
|
型 号
|
代 码
|
说 明
|
|
SWP-LCD-N
|
□□
|
□
|
□□
|
-□
|
□
|
□
|
-□
|
□
|
□
|
-□
|
□
|
□
|
-□□
|
-□
|
-□
|
新一代大屏幕带背光液晶显示仪表
|
|
仪表功能
|
L
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
流量积算仪
|
|
LR
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
流量积算记录仪
|
|
外形尺寸
|
8
|
|
|
|
|
|
|
|
|
|
|
|
|
|
160×80mm（横）80×160mm（竖）
|
|
补偿信号
|
01
02
03
04
05
|
|
|
|
|
|
|
|
|
|
|
|
|
无补偿输入
带补偿输入
过热蒸汽带温压补偿输入
饱和蒸汽带温压补偿输入
用户特定曲线补偿输入
|
|
通讯方式
|
□
|
|
|
|
|
|
|
|
|
|
|
|
参见“通讯方式”
|
|
控制输出
|
□
|
|
|
|
|
|
|
|
|
|
|
参见“控制输出方式”
|
|
变送输出
|
□
|
|
|
|
|
|
|
|
|
|
参见“变送输出方式”
|
|
流量输入类型
|
□
|
|
|
|
|
|
|
|
|
参见“输入类型”
|
|
压力输入类型
|
□
|
|
|
|
|
|
|
|
参见“输入类型”
|
|
温度输入类型
|
□
|
|
|
|
|
|
|
参见“输入类型”
|
|
第一报警方式
|
□
|
|
|
|
|
|
参见“报警方式”
|
|
第二报警方式
|
□
|
|
|
|
|
参见“报警方式”
|
|
第三报警方式
|
□
|
|
|
|
参见“报警方式”
|
|
馈电输出
|
P
2P
|
|
|
DC24V馈电输出
2路DC24V馈电输出
|
|
供电方式
|
W
T
|
|
DC24V供电
AC85~260V（开关电源）
AC220V供电（线性电源，可省略）
|
|
外形特征
|
S
|
竖式显示仪表
横式显示仪表
|
注1：（1）压力输入只能为电压或电流。（2）补偿信号为（02、03、04）可通过修改参数来切换。
★通讯方式
|
选型代码
|
0
|
2
|
3
|
4
|
8
|
9
|
|
通讯方式
|
无通讯
|
RS-232
|
打印口
|
RS-422
|
RS-485
|
特殊规格
|
通讯协议：出厂时采用SWP通讯协议。
用户有订购特殊的通讯协议请在订货时注明。
★控制输出方式：
|
选型代码
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
9
|
|
输出方式
|
继电器
|
4~20mA
|
0~10mA
|
1~5V
|
0~5V
|
SCR输出
|
SSR输出
|
SOT输出
|
★ 06-可控硅过零触发脉冲输出 07-固态继电器触发控制输出 09-双向可控硅输出
★变送输出方式：
|
选型代码
|
0
|
2
|
3
|
4
|
5
|
8
|
|
输出方式
|
无输出
|
4~20mA
|
0~10mA
|
1~5V
|
0~5V
|
特殊规格
|
★输入类型：
|
代码
|
输入类型
|
测量范围
|
代码
|
输入类型
|
测量范围
|
代码
|
输入类型
|
测量范围
|
|
A
|
4~20mA
|
-1999~99999 d
|
Q
|
0~20mA开方
|
-1999~99999 d
|
G
|
Pt100
|
-200~650℃
|
|
B
|
0~10mA
|
-1999~99999 d
|
F
|
脉冲
|
0~5KHz
|
O
|
频率
|
0~5KHz
|
|
C
|
1~5V
|
-1999~99999 d
|
L
|
B
|
400~1800℃
|
E
|
E
|
0~1000℃
|
|
D
|
0~5V
|
-1999~99999 d
|
S
|
S
|
0~1600℃
|
K
|
K
|
0~1300℃
|
|
M
|
0~20mA
|
-1999~99999 d
|
T
|
T
|
-200~400℃
|
R
|
用户特定
|
-1999~99999 d
|
|
H
|
4~20mA开方
|
-1999~99999 d
|
U
|
J
|
0~1200℃
|
N
|
无补偿输入
|
|
|
I
|
0~10mA开方
|
-1999~99999 d
|
V
|
CU50
|
-50.0~150.0℃
|
|
|
|
|
J
|
1~5V开方
|
-1999~99999 d
|
W
|
Pt100.1
|
-199.9~199.9℃
|
|
|
|
注2：频率信号输入幅值如高电平低于5V，需特殊备注。
★报警方式：
|
选型代码
|
N
|
H
|
L
|
|
报警方式
|
无控制或报警（可省略）
|
上限控制或上限报警
|
下限控制或下限报警
|
