SWP-LCD-PID,SWP-LCD-ND-805-0,SWP-LCD-ND-805-2,SWP-LCD-ND-805-4,SWP-LCD-ND-805-8,SWP-LCD-ND-805-9小型单色自整定控制仪
1.产品简介：
SWP-LCD-PID小型单色自整定控制仪适用于需要进行高精度测量控制的系统，集数字仪表与模拟仪表于一体，可对温度、压力、液位、速度等测量信号进行数字量显示控制，使测量值的显示更为清晰直观。
2.产品参数:

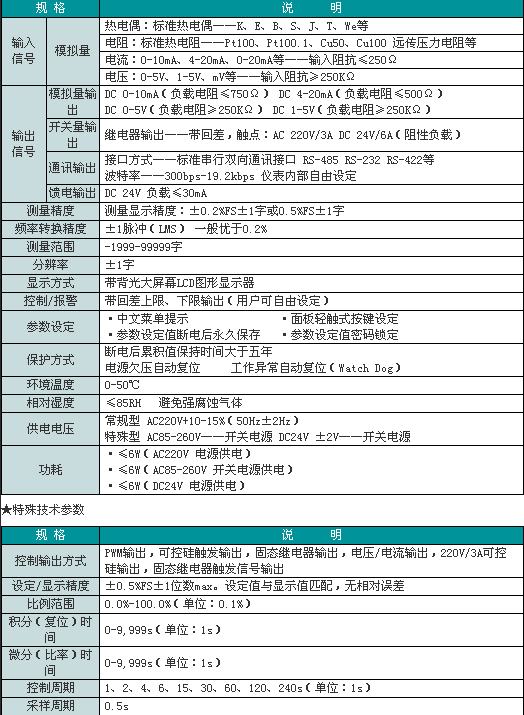

技术参数
型谱表
|
型 号
|
代 码
|
说 明
|
|
SWP-LCD-N
|
□
|
-□
|
□□
|
-□
|
□
|
-□
|
□□
|
-□
|
□
|
-□
|
-□
|
新一代PID自整定控制仪
|
|
外形特征
|
D
S
|
|
|
|
|
|
|
|
|
|
|
横式显示仪表
竖式显示仪表
|
|
DR
SR
|
|
|
|
|
|
|
|
|
|
|
带记录功能横式显示仪表
带记录功能竖式显示仪表
|
|
外形尺寸
|
8
|
|
|
|
|
|
|
|
|
|
160×80mm（横）80×160mm（竖）
|
|
控制作用
|
05
|
|
|
|
|
|
|
|
|
PID自整定控制
|
|
通讯方式
|
0
2
4
8
9
|
|
|
|
|
|
|
|
无通讯
通讯接口为RS-232C
通讯接口为RS-422
通讯接口为RS-485
通讯接口特殊规格
|
|
控制输出
|
□
|
|
|
|
|
|
|
参见“控制输出方式”
|
|
变送输出
|
□
|
|
|
|
|
|
参见“变送输出方式”
|
|
输入类型
|
□□
|
|
|
|
|
参见“输入类型”
|
|
第一报警方式
|
N
H
L
|
|
|
|
无报警（可省略）
上限报警
下限报警
|
|
第二报警方式
|
□
|
|
|
参见“报警方式”
|
|
馈电输出
|
P
|
|
DC24V馈电输出
|
|
供电方式
|
W
T
|
DC24V供电
AC85-260V（开关电源）
AC220V供电（线性电源，可省略）
|
★控制输出方式：
|
选型代码
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
9
|
|
输出方式
|
继电器
|
4~20mA
|
0~10mA
|
1~5V
|
0~5V
|
SCR输出
|
SSR输出
|
SOT输出
|
★ 06-可控硅过零触发脉冲输出 07-固态继电器触发控制输出 09-双向可控硅输出
★变送输出方式：
|
选型代码
|
0
|
2
|
3
|
4
|
5
|
8
|
|
输出方式
|
无输出
|
4~20mA
|
0~10mA
|
1~5V
|
0~5V
|
特殊规格
|
★输入类型：
|
代码
|
输入类型
|
测量范围
|
代码
|
输入类型
|
测量范围
|
代码
|
输入类型
|
测量范围
|
|
01
|
B
|
400~1800℃
|
09
|
Pt100.1
|
-199.9~199.9℃
|
17
|
30~350Ω
|
-1999~9999 d
|
|
02
|
S
|
0~1600℃
|
10
|
Cu50
|
-50.0~150.0℃
|
18
|
特殊规格
|
用户待定
|
|
03
|
K
|
0~1300℃
|
11
|
Cu100
|
-50.0~150.0℃
|
19
|
4~20mA开方
|
-1999~9999 d
|
|
04
|
E
|
0~1000℃
|
12
|
4~20mA
|
-1999~9999 d
|
20
|
0~10mA开方
|
-1999~9999 d
|
|
05
|
T
|
-199.9~400.0℃
|
13
|
0~10mA
|
-1999~9999 d
|
21
|
1~5V开方
|
-1999~9999 d
|
|
06
|
J
|
0~1200℃
|
14
|
1~5V
|
-1999~9999 d
|
22
|
0~5V开方
|
-1999~9999 d
|
|
07
|
WRe3~25
|
0~2300℃
|
15
|
0~5V
|
-1999~9999 d
|
23
|
全切换输入
|
详见下表
|
|
08
|
Pt100
|
-200~650℃
|
16
|
0~20mA
|
-1999~9999 d
|
|
|
|
★切换输入只需设定仪表组态参数，详细情况见“使用说明书”，可切换输入类型如下：
|
代码
|
输入类型
|
代码
|
输入类型
|
代码
|
输入类型
|
代码
|
输入类型
|
代码
|
输入类型
|
|
0 01
|
B
|
05
|
T
|
09
|
Pt100.1
|
14
|
1~5V
|
21
|
1~5V开方
|
|
02
|
S
|
06
|
J
|
10
|
Cu50
|
15
|
0~5V
|
22
|
0~5V开方
|
|
03
|
K
|
07
|
WRe3~25
|
12
|
4~20mA
|
19
|
4~20mA开方
|
|
|
|
04
|
E
|
08
|
Pt100
|
13
|
0~10mA
|
20
|
0~10mA开方
|
|
|
注意：同种分度号，选型代码和仪表编程代码不同，在仪表设定时请注意。
★报警方式：
|
选型代码
|
N
|
H
|
L
|
G
|
A
|
D
|
|
报警方式
|
无报警（可省略）
|
上限报警
|
下限报警
|
偏差内报警
|
偏差外报警
|
LBA报警
|
SWP-LCD-NS-805-0,SWP-LCD-NS-805-2,SWP-LCD-NS-805-4,SWP-LCD-NS-805-8,SWP-LCD-NS-805-9
SWP-LCD-NDR-805-0,SWP-LCD-NDR-805-2,SWP-LCD-NDR-805-4,SWP-LCD-NDR-805-8,SWP-LCD-NDR-805-9
SWP-LCD-NSR-805-0,SWP-LCD-NSR-805-2,SWP-LCD-NSR-805-4,SWP-LCD-NSR-805-8,SWP-LCD-NSR-805-9
