显示控制仪
SWP-LED,SWP-C101,SWP-C103,SWP-C104单回路数字/光柱显示控制仪
2017-03-02 20:40391
信息概况
-
价格：未填
-
型号： SWP-LED,SWP-C101,SWP-C103,SWP-C104单回路数字/光柱显示控制仪
-
发货：3天内
SWP-LED,SWP-C101,SWP-C103,SWP-C104单回路数字/光柱显示控制仪
SWP-C701,SWP-C703,SWP-C704
SWP-C801,SWP-C803,SWP-C804
SWP-C901,SWP-C903,SWP-C904
SWP-S101,SWP-S103,SWP-S104
SWP-S401,SWP-S403,SWP-S404
SWP-S701,SWP-S703,SWP-S704
SWP-S801,SWP-S803,SWP-S804
SWP-S901,SWP-S903,SWP-S904
SWP-801,SWP-803,SWP-804
1.产品简介：
SWP-LED系列单回路数字/光柱显示控制仪采用微处理器进行控制运算，可对各种非线性输入信号进行精度极高的线性矫正测量。该仪表集数字仪表与模拟仪表于一体，可对温度、压力、液位、速度等测量信号进行数字量显示控制(高亮度LED数码显示)及相对模拟量显示(光柱显示)，使测量值的显示更为清晰直观，并可选择双光柱显示方式。
2.产品参数:

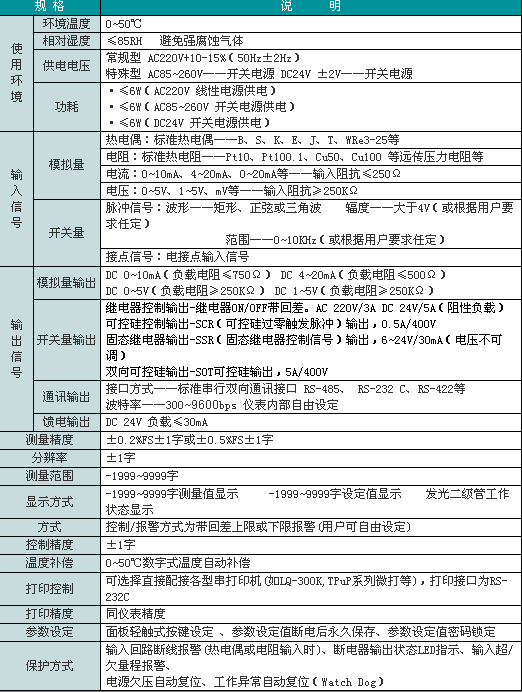

技术参数
型谱表
★SWP-LED系列数字显示控制仪型谱表
|
型号
|
代 码
|
说 明
|
|||||||||
|
SWP-
|
□
|
□
|
□□
|
-□
|
□
|
-□□
|
-□
|
□
|
-□
|
□
|
LED系列数字显示控制仪
|
|
外形特征
|
C
S
|
横式显示仪表*1
竖式显示仪表*1
|
|||||||||
|
外形尺寸
|
1
4
7
8
9
|
48×48mm
96×48mm（横式），48×96mm（竖式）
72×72mm
160×80mm（横式）,80×160mm（竖式）
96×96mm
|
|||||||||
|
控制作用
|
01
03
04
|
测量显示
三位式控制
四限控制或四限报警输出
|
|||||||||
|
通讯方式
|
□
|
参见 “通讯方式”
|
|||||||||
|
输出方式
|
□
|
参见 “控制输出方式”
|
|||||||||
|
输入类型
|
□□
|
参见 “输入类型”
|
|||||||||
|
第一报警方式
|
N
H
L
|
无报警（可省略）
上限控制/报警（四限控制/报警2H）*2
下限控制/报警（四限控制/报警2L）*2
|
|||||||||
|
第二报警方式
|
N
H
L
|
无报警（可省略）
上限控制/报警（四限控制/报警2H）*2
下限控制/报警（四限控制/报警2L）*2
|
|||||||||
|
馈电输出
|
P
|
DC24V馈电输出
|
|||||||||
|
供电方式
|
W
T
|
DC24V供电
AC85-260V供电（开关电源）
AC220V供电（线性电源，可省略）*3
|
|||||||||
★SWP-LED系列光柱测量显示控制仪型谱表
|
型 号
|
代 码
|
说 明
|
|||||||||
|
SWP-
|
ST□
|
□□
|
-□
|
□
|
-□□
|
-□
|
□
|
-□
|
-□
|
-□
|
光柱显示测量仪*3
|
|
外形尺寸
|
8
|
160×80mm（横式）,80×160mm（竖式）
|
|||||||||
|
控制作用
|
01
03
04
|
测量显示
三位式控制
四限控制或四限报警输出*2
|
|||||||||
|
通讯方式
|
□
|
参见 “通讯方式”
|
|||||||||
|
输出方式
|
□
|
参见 “变送输出方式”
|
|||||||||
|
输入类型
|
□□
|
参见 “输入类型”
|
|||||||||
|
第一报警方式
|
N
H
L
|
无报警（可省略）
上限控制/报警（四限控制/报警2H）*2
下限控制/报警（四限控制/报警2L） *2
|
|||||||||
|
第二报警方式
|
N
H
L
|
无报警（可省略）
上限控制/报警（四限控制/报警2H）*2
下限控制/报警（四限控制/报警2L）*2
|
|||||||||
|
馈电输出
|
P
|
DC24V馈电输出
|
|||||||||
|
供电方式
|
W
T
|
DC24V供电
AC85-260V供电（开关电源）
AC220V供电（线性电源, 可省略）
|
|||||||||
|
供电方式
|
X
|
横式显示
竖式显示（可省略）
|
|||||||||
★ 注1：C80、C90系列为0.8英寸LED显示、S80、C70、C40系列为0.56英寸LED显示,C10系列为0.32英寸LED显示。
★ 注2：四限控制或四限报警输出为四个继电器控制输出,用户可自行修改内部参数以设定要的控制或报警方式.(四限控制/报警仅T.C80、S80和C90系列提供，2H代表两个上限控制/报警，2L代表两个限控制/报警) 。
★ 注3：光柱显示控制仪SWP-ST803-01-23-HL-X（横式表“S”可省略）。
★通讯方式：
|
代 码
|
0
|
2
|
3
|
4
|
8
|
9
|
|
通讯方式
|
无通讯
|
RS-232
|
打印口
|
RS-422
|
RS-485
|
特殊规格
|
★通讯协议：出厂时采用SWP通讯协议。
用户有订购特殊的通讯协议请在订货时注明。
选用打印口的仪表，有部分仪表无法满足打印功能，订货时选用功能上能够满足其要求的仪表代替。
★控制输出方式：
|
选型代码
|
0
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
9
|
|
输出方式
|
无输出
|
继电器
|
4~20mA
|
0~10mA
|
1~5V
|
0~5V
|
SCR输出
|
SSR输出
|
特殊规格
|
SOT输出
|
SCR-可控硅过零触发脉冲输出 SSR-固态继电器控制输出 SOT-双向可控硅输出
★变送输出方式：
|
选型代码
|
0
|
2
|
3
|
4
|
5
|
8
|
|
输出方式
|
无输出
|
4~20mA
|
0~10mA
|
1~5V
|
0~5V
|
特殊规格
|
★ 输入类型：
|
代码
|
输入类型
|
测量范围
|
代码
|
输入类型
|
测量范围
|
代码
|
输入类型
|
测量范围
|
|
01
|
B
|
400~1800℃
|
09
|
Pt100.1
|
-199.9~320.0℃
|
17
|
30~350Ω
|
-1999~99999 d
|
|
02
|
S
|
0~1600℃
|
10
|
Cu50
|
-50.0~150.0℃
|
18
|
特殊规格
|
用户待定
|
|
03
|
K
|
0~1300℃
|
11
|
Cu100
|
-50.0~150.0℃
|
19
|
4~20mA开方
|
-1999~99999 d
|
|
04
|
E
|
0~1000℃
|
12
|
4~20mA
|
-1999~99999 d
|
20
|
0~10mA开方
|
-1999~99999 d
|
|
05
|
T
|
-199.9~320.0℃
|
13
|
0~10mA
|
-1999~99999 d
|
21
|
1~5V开方
|
-1999~99999 d
|
|
06
|
J
|
0~1200℃
|
14
|
1~5V
|
-1999~99999 d
|
22
|
0~5V开方
|
-1999~99999 d
|
|
07
|
WRe3~25
|
0~2300℃
|
15
|
0~5V
|
-1999~99999 d
|
23
|
全可切换输入
|
详见下表
|
|
08
|
Pt100
|
-200~650℃
|
16
|
0~20mA
|
-1999~99999 d
|
★ 注：切换输入只需设定仪表二级参数，详细情况见“使用说明书”，可切换输入类型如下：
|
代码
|
输入类型
|
序号
|
输入类型
|
代码
|
输入类型
|
序号
|
输入类型
|
序号
|
输入类型
|
|
01
|
B
|
05
|
T
|
09
|
Pt100.1
|
14
|
1~5V
|
18
|
1~5V开方
|
|
02
|
S
|
06
|
J
|
10
|
Cu50
|
15
|
0~5V
|
19
|
0~5V开方
|
|
03
|
K
|
07
|
WRe3~25
|
12
|
4~20mA
|
16
|
4~20mA开方
|
||
|
04
|
E
|
08
|
Pt100
|
13
|
0~10mA
|
17
|
0~10mA开方
|
★注：同种分度号，选型代码和仪表编程代码不同，在仪表设定时请注意。
★注3：C70、C10无频率信号输入。出厂默认开关电源。
SWP-C401,SWP-C403,SWP-C404SWP-C701,SWP-C703,SWP-C704
SWP-C801,SWP-C803,SWP-C804
SWP-C901,SWP-C903,SWP-C904
SWP-S101,SWP-S103,SWP-S104
SWP-S401,SWP-S403,SWP-S404
SWP-S701,SWP-S703,SWP-S704
SWP-S801,SWP-S803,SWP-S804
SWP-S901,SWP-S903,SWP-S904
SWP-801,SWP-803,SWP-804
