SWP-LED,SWP-ND435,SWP-ND735,SWP-ND835,SWP-ND935数字/光柱显示手动操作器
1.产品简介：
SWP-LED系列数字/光柱显示手动操作器可接在各种调节器之后作备用仪表。一旦调节器失效，可由本控制器进行手动操作。并可取代伺服放大器直接驱动阀门。该仪表集数字仪表与模拟仪表于一体，可对温度、压力、液位、速度等测量信号进行数字量显示控制(高亮度LED数码显示)及相对模拟量显示(光柱显示)，使测量值的显示更为清晰直观，并可选择双光柱显示。
2.产品参数:

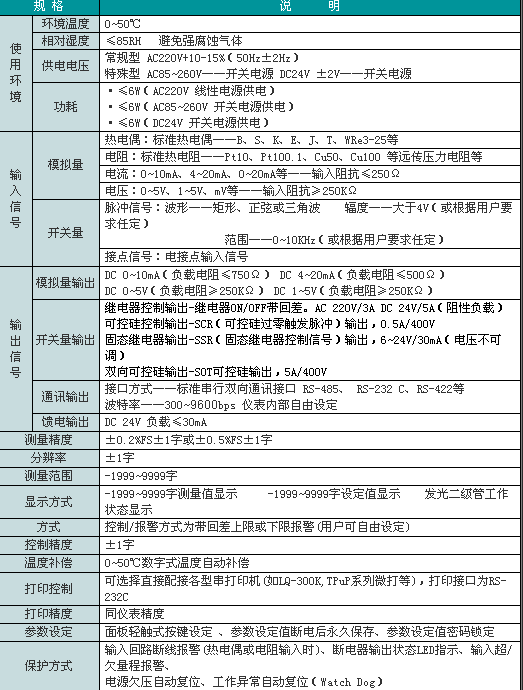

技术参数
型谱表
★SWP-LED系列数字显示手动操作器型谱表
|
型 号
|
代 码
|
说 明
|
|
SWP-N
|
□
|
□
|
□□
|
-□
|
□
|
□
|
-□□
|
/□□
|
-□
|
□
|
-□
|
-□
|
新一代手动操作器
|
|
外形特征
|
D
S
|
|
|
|
|
|
|
|
|
|
|
|
横式显示仪表
竖式显示仪表
|
|
外形尺寸
|
4
7
8
9
|
|
|
|
|
|
|
|
|
|
|
96×48mm
72×72mm
160×80mm,80×160mm
96×96mm
|
|
控制作用
|
35
|
|
|
|
|
|
|
|
|
|
手动操作器
|
|
通讯方式
|
□
|
|
|
|
|
|
|
|
|
参见 “通讯方式”
|
|
控制输出方式
|
□
|
|
|
|
|
|
|
|
参见 “控制输出方式”
|
|
变送输出方式
|
□
|
|
|
|
|
|
|
参见 “变送输出方式”
|
|
PV输入类型
|
□□
|
|
|
|
|
|
参见 “输入类型”
|
|
SV输入类型
|
□□
|
|
|
|
|
参见 “输入类型”
|
|
第一
报警方式
|
H
L
|
|
|
|
上限报警
下限报警
|
|
第二
报警方式
|
H
L
|
|
|
上限报警
下限报警
|
|
馈电输出
|
P
|
|
DC24V馈电输出
|
|
供电方式
|
W
T
|
DC24V供电
AC85-260V供电（开关电源）
AC220V供电(线性电源, 可省略)
|
★SWP-LED系列光柱显示手动操作器型谱表
|
型 号
|
代 码
|
说 明
|
|
SWP-N
|
T□
|
□□
|
-□
|
□
|
□
|
-□□
|
/□□
|
-□
|
□
|
-□
|
-□
|
-□
|
新一代手动操作器
|
|
外形尺寸
|
8
|
|
|
|
|
|
|
|
|
|
|
|
160×80mm, 80×160mm
|
|
控制作用
|
35
|
|
|
|
|
|
|
|
|
|
|
手动操作器
|
|
通讯方式
|
□
|
|
|
|
|
|
|
|
|
|
参见 “通讯方式”
|
|
控制输出方式
|
□
|
|
|
|
|
|
|
|
|
参见 “控制输出方式”
|
|
变送输出方式
|
□
|
|
|
|
|
|
|
|
参见 “变送输出方式”
|
|
PV输入类型
|
□□
|
|
|
|
|
|
|
参见 “输入类型”
|
|
SV输入类型
|
□□
|
|
|
|
|
|
参见 “输入类型”
|
|
第一报警方式
|
H
L
|
|
|
|
|
上限报警
下限报警
|
|
第二报警方式
|
H
L
|
|
|
|
上限报警
下限报警
|
|
馈电输出
|
P
|
|
|
DC24V馈电输出
|
|
供电方式
|
W
T
|
|
DC24V供电
AC85-260V供电（开关电源）
AC220V供电(线性电源, 可省略)
|
|
外形特征
|
X
|
横式
竖式
|
★通讯方式：
|
代 码
|
0
|
2
|
3
|
4
|
8
|
9
|
|
通讯方式
|
无通讯
|
RS-232
|
打印口
|
RS-422
|
RS-485
|
特殊规格
|
★通讯协议：出厂时采用SWP通讯协议。
用户有订购特殊的通讯协议请在订货时注明。
选用打印口的仪表，有部分仪表无法满足打印功能，订货时选用功能上能够满足其要求的仪表代替。
★控制输出方式：
|
选型代码
|
0
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
9
|
|
输出方式
|
无输出
|
继电器
|
4~20mA
|
0~10mA
|
1~5V
|
0~5V
|
SCR输出
|
SSR输出
|
特殊规格
|
SOT输出
|
SCR-可控硅过零触发脉冲输出 SSR-固态继电器控制输出 SOT-双向可控硅输出
★变送输出方式：
|
选型代码
|
0
|
2
|
3
|
4
|
5
|
8
|
|
输出方式
|
无输出
|
4~20mA
|
0~10mA
|
1~5V
|
0~5V
|
特殊规格
|
★ 输入类型：
|
代码
|
输入类型
|
测量范围
|
代码
|
输入类型
|
测量范围
|
代码
|
输入类型
|
测量范围
|
|
01
|
B
|
400~1800℃
|
09
|
Pt100.1
|
|
17
|
30~350Ω
|
-1999~99999 d
|
|
02
|
S
|
0~1600℃
|
10
|
Cu50
|
-50.0~150.0℃
|
18
|
特殊规格
|
用户待定
|
|
03
|
K
|
0~1300℃
|
11
|
Cu100
|
-50.0~150.0℃
|
19
|
4~20mA开方
|
-1999~99999 d
|
|
04
|
E
|
0~1000℃
|
12
|
4~20mA
|
-1999~99999 d
|
20
|
0~10mA开方
|
-1999~99999 d
|
|
05
|
T
|
-199.9~320.0℃
|
13
|
0~10mA
|
-1999~99999 d
|
21
|
1~5V开方
|
-1999~99999 d
|
|
06
|
J
|
0~1200℃
|
14
|
1~5V
|
-1999~99999 d
|
22
|
0~5V开方
|
-1999~99999 d
|
|
07
|
WRe3~25
|
0~2300℃
|
15
|
0~5V
|
-1999~99999 d
|
23
|
可切换输入
|
详见下表
|
|
08
|
Pt100
|
-200~650℃
|
16
|
0~20mA
|
-1999~99999 d
|
|
|
|
★ 注：切换输入只需设定仪表二级参数，详细情况见“使用说明书”，可切换输入类型如下：
|
代码
|
输入类型
|
序号
|
输入类型
|
代码
|
输入类型
|
序号
|
输入类型
|
序号
|
输入类型
|
|
01
|
B
|
05
|
T
|
09
|
Pt100.1
|
14
|
1~5V
|
18
|
1~5V开方
|
|
02
|
S
|
06
|
J
|
10
|
Cu50
|
15
|
0~5V
|
19
|
0~5V开方
|
|
03
|
K
|
07
|
WRe3~25
|
12
|
4~20mA
|
16
|
4~20mA开方
|
|
|
|
04
|
E
|
08
|
Pt100
|
13
|
0~10mA
|
17
|
0~10mA开方
|
|
|
★ND435、ND735由于接线端子少，订货时根据具体型号（尽可能做到与选型目录相同），参考随机接线图。
