SWP-M30,SWP-M302-SX-B,SWP-M302-SX-Q数**算模块
2017-03-02 20:15452
信息概况
  • 价格：未填
  • 型号： SWP-M30,SWP-M302-SX-B,SWP-M302-SX-Q数**算模块
  • 发货：3天内
发送询价
 SWP-M30,SWP-M302-SX-B,SWP-M302-SX-Q数**算模块

1.产品简介：

SWP-M30系列智能变送单元可带双通道，并且可组成不同系列模块的组合：热电阻/热电偶温度变送模块、电压/电流/频率转换模块、配电模块[它给二线制变送器提供电压的同时，接收来自变送器的与差压、压力、液面等成比例的4-20mA DC输出信号]、数学运算模块[它将输入信号进行数学运算（开方、加减、乘除、比值等）后，转换为隔离的1-5V或4-20mA 信号输出]。

2.产品参数:

技术参数

规 格
说      明
功   能
·多种传感器输入功能：20种输入方式     高精度: ±0.2F.S或±0.3F.S
·多种输出功能:Relay,SSR,SCR           ·通讯功能:RS232,RS485
·变送(PV)输出:DCV,DCI                 ·馈电输出:DC24V，DC12V,DC5V
电   源
90-260VAC  50/60Hz    24VDC
功率消耗
6VA
显示类型
7段LED显示 [PV显示红色] [SV显示绿色]
显示精度
±0.2%F.S
设定类型
面板按键设定
输入
热电偶
K(CA),J(IC),B(PP),E(CR),T(CC),S(PR),W(TT)
RTD
Cu50,Pt100,Pt100.1
模拟信号
0-5VDC,1-5VDC,0-10mADC,4-20mADC
输出
继电器
250VAC 5A
SSR
24VDC ±3V 30mA Max
SCR
400V/0.5A
电流
0-20mADC,4-20mADC 负载≤500Ω (PV 传送值)
电压
0-5VDC,1-5VDC 负载≤250Ω (PV 传送值)
馈电输出
DC24V,DC12V,DC5V 30mA Max.
通讯
功能
PV值,EV状态,MODBUS协议,SWPBUS协议
波特率
300-9600bps
接口
RS232，RS485，TTL电平（面板）
报警输出
带回差报警输出   ON/OFF 全量程
采样时间
0.5秒
耐压
AC 2000V 50/60Hz 1分钟
抗振动
0.75mm的振幅,频率为10-55Hz X,Y,Z方向各2小时
绝缘强度
Min.100MΩ(at DC500V)
抗干扰
电快速瞬变脉冲群干扰±2kV
记忆保持
约:10年.(使用无电压半导体记忆型)
环境温度
-10~50℃(未结冰状态)
储存温度
-20~60℃(未结冰状态)
环境湿度
35-85%RH
外形尺寸
132×50×86mm
重量
240-400g

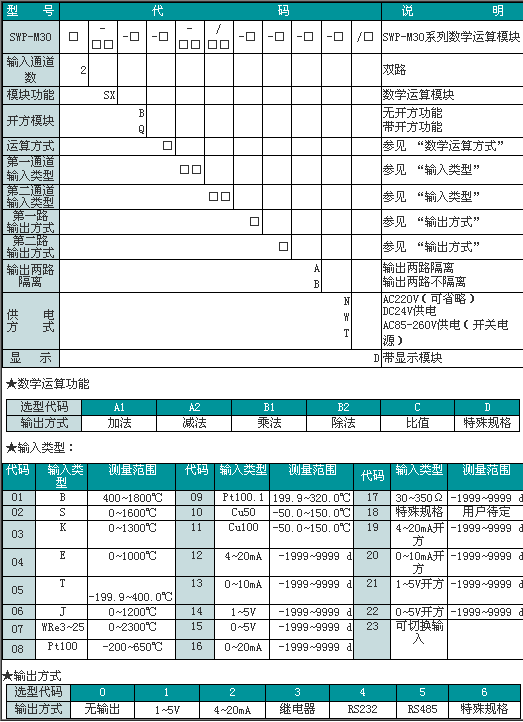

型谱表
