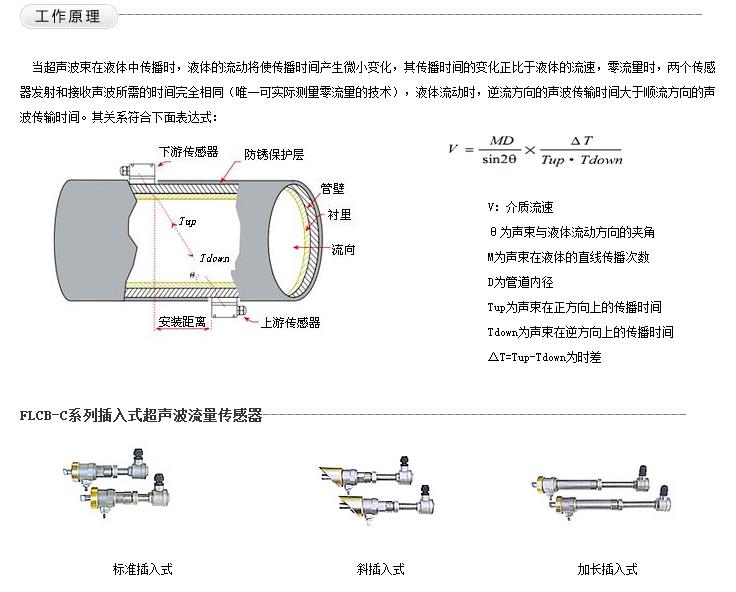

传感器类型

1、标准插入式（直插式）2、斜插入式（极不常用）3、加长插入式（水泥管用）

适用管径

DN80口径以上

工作频率

1MHz

适用管材

备注：1、碳钢、不锈钢可直接焊接（不锈钢管道必须采用不锈钢底座，用户订货时请注意）2、其它采用管箍方可安装（管箍材质：碳钢，订货时请提供准确的管道或周长）碳钢、不锈钢、铸铁、铜、PVC、铝、玻璃钢、水泥管道等，允许有衬里。

安装方式

Z法

适用温度

-40℃-160℃（安装时使用厂家提供的专用开孔器，可实现带压不停产安装）

压力等级

1.6MPa（安装时压力＜0.8MPa）

防护等级

IP68（可浸水工作，水深≤3米）

安装空间

1、标准插入式：井壁到管壁≥550mm

2、斜插入式：井壁到管壁≥360mm

3、加长插入式：井壁到管壁≥700mm

长 度

1、标准插入式：186mm

2、斜插入式：228mm

3、加长插入式：330mm

介质种类

水、海水、污水、酒精、各类油类等能传导超波的单一、均匀、稳定的液体

介质浊度

≤20000ppm且气泡含量小

信号电缆

专用型屏蔽电缆，单根可加长到300米，布线时电缆应外加金属套管以增加抗干扰性，并注意电缆不要与高压电缆并行，尽量避开变频器等干扰源。

测量精度

优于1%，重复性：优于0.2%

测量周期

500ms（每秒2次，每个周期采集128组数据）

工作电源

隔离DC8-36或AC220V可选

最大流速

64m/s（流速分分辨率：0.001m/s）

显  示

2×10汉字背光显示器液晶可显示瞬时流量及正、负、净累积流量、流速等。（分体式）

操  作

4×4轻触键盘（分体式）

信号输入

1、3路4-20mA模拟输入，精度0.1%，可输入压力、液位、温度等信号

2、2路三线制PT100铂电阻

信号输出

1、1路隔离RS485输出

2、1路隔离OCT（脉冲宽度6~1000ms之间可编程，默认200ms）

3、1路继电器输出（脉冲宽度200ms）

4、1路4-20mA输出（有源/无源输出可选）

数据存储

选配内置数据存储器（SD卡）可存储时间、瞬时流量、累积流量、信号状态等，通过专用软件可将数据导入计算机，便于统计与管理。

通读协议

MODBUS协议，M-BUS协议，FUJI扩展协议，并兼容国内其它厂家同类产品的通讯协议

其它功能

1、自动记忆前512天，前128个月，前10年正/负/净累积流量

2、自动记忆前30次上、断电时间和流量并可实现自动或手动补加，可通过MODBUS协议读出。

3、可编程批量（定量）控制器，故障自诊断功能（仅限分体式）

4、可通过E-mail传送来的代码文件实现软件升级

断电保护

断电10万小时数据不丢失

防护等级

传感器IP68（分体式）、壁挂主机IP65、盘装主机IP65

防爆等级

EXd ⅡBT4（分体式可选）
