输入/输出范围选型：
|
型 号
|
说 明
|
|
HA11-
|
（一入一出）直流信号隔离器
|
|
输入信号
|
1
|
0-75mV
|
|
2
|
0-5V
|
|
3
|
0-10V
|
|
4
|
0-250V
|
|
5
|
0-10mA
|
|
6
|
0-20mA
|
|
7
|
4-20mA
|
|
8
|
其它
|
|
输出信号
|
1
|
0-5V
|
|
2
|
0-10V
|
|
3
|
1-5V
|
|
4
|
0-10mA
|
|
5
|
0-20mA
|
|
6
|
4-20mA
|
|
7
|
-10－+10v
|
|
8
|
其它
|
主要技术参数：
|
输入阻抗
|
电压型≥100KΩ 电流型：100Ω
|
|
输出阻抗
|
电压型≥10KΩ 电流型≤550Ω
|
|
精 度
|
±0.1～0.2%F.S
|
|
温度系数
|
<50ppm/℃
|
|
环境温度
|
-20℃-＋75℃
|
|
环境湿度
|
0－95%RH （无冷凝）
|
|
绝缘电阻
|
电源/输入/输出≥100MΩ/500VDC
|
|
绝缘强度
|
电源/输入/输出之间1500VAC/分钟
|
|
频率响应
|
≤2000HZ
|
|
电 源
|
24VDC±10%
|
|
执行标准
|
IEC61000-4-4:1995 /GBT18268
|
|

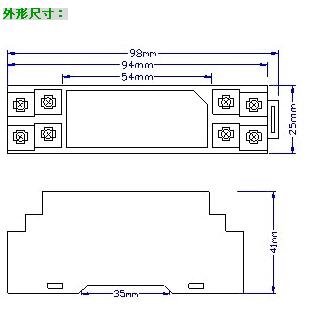

外形尺寸
|
长×宽×高＝98×25×41mm
|
|
整机重量
|
100g
|
|
安装导轨
|
DIN35
|
|
消耗功率
|
＜1W
|
HA11 直流信号隔离器，将各种输入的直流信号经隔离滤波处理，转换成所需的标准信号如4-20mA，0-10v,并输出至控制系统或其它智能仪表。输入/输出/电源之间电磁全隔离，解决工业现场信号干扰、转换、传输及匹配问题。高精度，长寿命，低功耗。
HA11信号隔离器，又称隔离变送器，在工业现场与各种温度、压力、液位、流量变送器等配套使用，完成取回参数信号、隔离转换输出的工作，并对PLC、变频器、DCS系统等起保护作用。
产品特点：
l 采用SMT表贴工艺及厚膜集成技术
l 模块化表芯设计, 高品质进口元器件；
l 隔离与变送一体，输入/输出/电源之间全隔离
l 具有低功耗、低温漂、高精度等特点
l 体积小巧，标准DIN35导轨安装，使用方便
l 性能稳定可靠，可完全替代进口产品
