HA12-11,HA12-22,HA12-33,HA12-56,HA12-66,HA12-78,HA12-88,HA12,交流信号隔离器
输入、输出范围：
|
型 号
|
说 明
|
|
HA12-
|
（一入一出）交流信号隔离器
|
|
输入信号
|
1
|
0-5 VAC
|
|
2
|
0-10VAC
|
|
3
|
0-100VAC
|
|
4
|
0-265VAC
|
|
5
|
0-1 AAC
|
|
6
|
0-5 AAC
|
|
7
|
0-10 AAC
|
|
8
|
其它
|
|
输出信号
|
1
|
0-5V
|
|
2
|
0-10V
|
|
3
|
1-5V
|
|
4
|
0-10mA
|
|
5
|
0-20mA
|
|
6
|
4-20mA
|
|
8
|
其它
|
主要技术参数：
|
输入阻抗
|
电压型≥100KΩ 电流型：2Ω
|
|
输出阻抗
|
电压型≥10KΩ 电流型≤550Ω
|
|
精 度
|
0.5%F.S
|
|
温度系数
|
<50ppm/℃
|
|
环境温度
|
－20℃-＋75℃
|
|
环境湿度
|
0－95%RH （无冷凝）
|
|
绝缘电阻
|
电源/输入/输出≥100MΩ(500VDC)
|
|
绝缘强度
|
电源/输入/输出之间1500VAC/分钟
|
|
频率响应
|
≤2000HZ
|
|
电 源
|
24VDC±10%
|
|

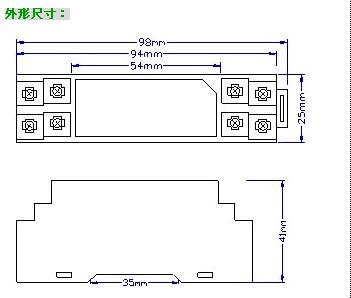

外形尺寸
|
长×宽×高=98×25×41mm
|
|
整机重量
|
约100g
|
|
安装导轨
|
DIN35
|
|
消耗功率
|
＜1W
|
订货举例：标明输入输出代码
如输入0-5AAC，输出4-20mA，则隔离器型号为HA12-66
HA12交流信号输入隔离器，将各种输入的交流信号(如0-100V，0-220V，0-500V，0-5A，0-10A)经隔离滤波处理，转换成标准信号如4-20mA，0-10V等，并输出至控制系统或其它智能仪表。解决工业现场信号干扰、信号转换、传输及匹配问题。
HA12交流信号隔离器，又称交流信号变送器，电源－输入－输出之间电磁全隔离，可有效解决现场变频器、电机等对信号的干扰问题。输出信号可接入PLC、变频器、数显仪等设备，并对接此接收设备起保护作用。
产品特点：
l 交流信号输入，标准直流信号隔离输出
l 采用SMT表贴工艺及厚膜集成技术
l 模块化表芯设计，带零点和満度调整
l 隔离与变送一体，输入/输出/电源之间全隔离
l 高品质进口元器件；低功耗、低温漂、高精度
l 体积小巧，标准DIN35导轨安装，方便快捷
l 性能稳定可靠，可完全替代进口产品
HA12-11,HA12-12,HA12-13,HA12-14,HA12-15,HA12-16,HA12-18,
HA12-21,HA12-22,HA12-23,HA12-24,HA12-25,HA12-26,HA12-28,
HA12-31,HA12-32,HA12-33,HA12-34,HA12-35,HA12-36,HA12-38,
HA12-41,HA12-42,HA12-43,HA12-44,HA12-45,HA12-46,HA12-48,
HA12-51,HA12-52,HA12-53,HA12-54,HA12-55,HA12-56,HA12-58,
HA12-61,HA12-62,HA12-63,HA12-64,HA12-65,HA12-66,HA12-68,
HA12-71,HA12-72,HA12-73,HA12-74,HA12-75,HA12-76,HA12-78,
HA12-81,HA12-82,HA12-83,HA12-84,HA12-85,HA12-86,HA12-88,
