HA13-11,HA13-12,HA13-13,HA13-14,HA13-15,HA13-16,HA13-17,HA13-18,HA13,隔离配电器
输入/输出范围选型：
|
型 号
|
说 明
|
|
HA13-
|
（一入一出）隔离配电器
|
|
输入信号
|
1
|
二线制4－20Ma
|
|
输出信号
|
1
|
0-5V
|
|
2
|
0-10V
|
|
3
|
1-5V
|
|
4
|
0-10mA
|
|
5
|
0-20mA
|
|
6
|
4-20mA
|
|
7
|
-10V－＋10V
|
|
8
|
其它
|
|
带对外24V配电功能给现场二线制仪表供电
|
主要技术参数：
|
配电电压
|
18-28VDC(最大驱动电流30 mA)
|
|
输入信号
|
二线制4～20mA
|
|
输出阻抗
|
电压型≥10KΩ 电流型≤550Ω
|
|
精 度
|
±0.1～0.2%F.S
|
|
温度系数
|
<50ppm/℃
|
|
环境温度
|
-20℃-＋75℃
|
|
环境温度
|
0－95%RH （无冷凝）
|
|
绝缘电阻
|
电源/输入/输出≥100MΩ/500VDC
|
|
绝缘强度
|
电源/输入/输出之间1500VAC/分
|
|
频率响应
|
≤2000HZ
|
|
电 源
|
24VDC±10%
|
|

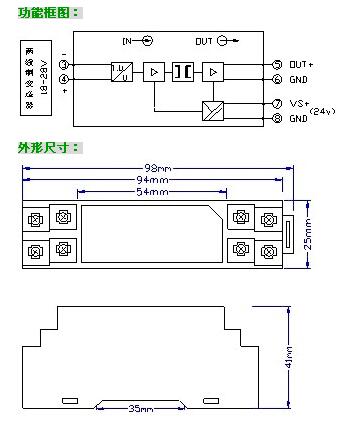

外形尺寸
|
长×宽×高=98×25×41mm
|
|
安装导轨
|
DIN35
|
|
消耗功率
|
＜1W
|
选型说明： 定货时标明输入、输出信号的代码
例：输入二线制4-20mA，输出信号4-20mA，供电24VDC
给现场二线制变送器回路供电24VDC
则隔离配电器型号为HA13-16
HA13 隔离配电器，它向现场的二线制变送器提供隔离的24V电压，并将变送器产生的 4～20mA 信号隔离转换成所需的直流信号，并输出至控制统或其它智能仪表。电源/输入/输出之间电磁全隔离，可有效解决工业现场信号干扰、转换、传输及匹配问题。
HA13二线制隔离配电器，专业与二线制4－20mA输出的温度、压力、液位、流量等变送器配套使用，输出信号可接入变频器、PLC、数显仪等设备，大量应用于DCS系统中。抗变频器、电机等设备干扰。
产品特点：
l 专门配接二线制4～20mA 变送器
l 具有隔离功能，并給现场二线制变送供电24VDC
l 采用SMT表贴工艺及厚膜集成技术
l 模块化表芯设计，无需任何调整
l 隔离与变送一体，输入/输出/电源之间全隔离
l 高品质进口元器件；低功耗、低温漂、高精度
l 体积小巧，标准DIN35导轨安装，方便快捷
l 性能稳定可靠，可完全替代进口产品
