HA14-11,HA14-23,HA14-34,HA14-46,HA14-57,HA14-62,HA14-76,HA14-88,HA14,频率变送器
输入/输出范围选型：
|
型 号
|
说 明
|
|
HA14 /
|
频率脉冲信号变送器
|
|
输入信号
|
1
|
0-50HZ
|
|
2
|
0-100HZ
|
|
3
|
0-500HZ
|
|
4
|
0-1KHZ
|
|
5
|
0-2KHZ
|
|
6
|
0-5KHZ
|
|
7
|
0-10KHZ
|
|
8
|
其它
|
|
输出信号
|
1
|
0-5V
|
|
2
|
0-10V
|
|
3
|
1-5V
|
|
4
|
0-10mA
|
|
5
|
0-20mA
|
|
6
|
4-20mA
|
|
7
|
-10－+10v
|
|
8
|
其它
|
主要技术参数：
|
输入信号
|
脉冲方波、正弦波
|
|
输出阻抗
|
电压型≥10KΩ ，电流型≤550Ω
|
|
精 度
|
±0.2%F.S
|
|
温度系数
|
<50ppm/℃
|
|
环境温度
|
-20℃-＋75℃
|
|
环境湿度
|
0－95%RH （无冷凝）
|
|
绝缘电阻
|
电源/输入/输出≥100MΩ/500VDC
|
|
绝缘强度
|
电源/输入/输出之间1500VAC/分钟
|
|
频率响应
|
≤2000HZ
|
|
电 源
|
24VDC±10%
|
|

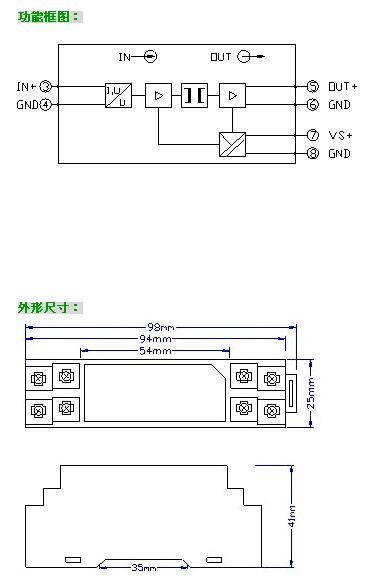

外形尺寸
|
长×宽×高=98×25×41mm
|
|
整机重量
|
约100g
|
|
安装导轨
|
DIN35
|
|
消耗功率
|
＜1W
|
HA14 频率信号变送器，将输入的各种频率脉冲信号经隔离滤波处理，转换成所需的标准信号如4-20mA，0-10v,并输出至控制系统或其它智能仪表。输入/输出/电源之间电磁全隔离，具有超强抗电磁干扰能力，有效解决工业现场信号干扰、转换、传输及匹配问题，抗变频器、电机等设备干扰。
HA14频率信号变送器，又称脉冲信号隔离器，广泛用于数据采集、信号传输转换和DCS集散控制系统，并对PLC、变频器、DCS系统等起保护作用。
产品特点：
l 采用SMT表贴工艺及厚膜集成技术
l 高品质进口元器件；模块化表芯设计
l 隔离与变送一体，输入/输出/电源之间全隔离
l 具有低功耗、低温漂、高精度等特点
l 体积小巧，标准DIN35导轨安装，使用方便
l 性能稳定可靠，可完全替代进口产品
HA14-11,HA14-12,HA14-13,HA14-14,HA14-15,HA14-16,HA14-17,HA14-18,
HA14-21,HA14-22,HA14-23,HA14-24,HA14-25,HA14-26,HA14-27,HA14-28,
HA14-31,HA14-32,HA14-33,HA14-34,HA14-35,HA14-36,HA14-37,HA14-38,
HA14-41,HA14-42,HA14-43,HA14-44,HA14-45,HA14-46,HA14-47,HA14-48,
HA14-51,HA14-52,HA14-53,HA14-54,HA14-55,HA14-56,HA14-57,HA14-58,
HA14-61,HA14-62,HA14-63,HA14-64,HA14-65,HA14-66,HA14-67,HA14-68,
HA14-71,HA14-72,HA14-73,HA14-74,HA14-75,HA14-76,HA14-77,HA14-78,
HA14-81,HA14-82,HA14-83,HA14-84,HA14-85,HA14-86,HA14-87,HA14-88,
