HA211-1A,HA211-3B,HA211-4C,HA211-5D,HA211-6E,HA211-7F,HA211-8H,HA211,一入二出信号隔离器
产品选型：
|
型 号
|
说 明
|
|
HA211-
|
一入二出信号隔离器
|
|
输入信号
|
1
|
0-75mV
|
|
2
|
0-5V
|
|
3
|
0-10V
|
|
4
|
0-250V
|
|
5
|
0-10mA
|
|
6
|
0-20mA
|
|
7
|
4-20mA
|
|
8
|
其它
|
|
输出2路信号
|
A
|
0-5V
|
|
B
|
0-10V
|
|
C
|
1-5V
|
|
D
|
0-10mA
|
|
E
|
0-20mA
|
|
F
|
4-20mA
|
|
G
|
-10V－＋10V
|
|
H
|
其它
|
主要技术参数：
|
通道 数
|
输入1路信号；输出2路信号
|
|
输入阻抗
|
电压型≥100KΩ 电流型100Ω
|
|
输出阻抗
|
电压型≥10KΩ 电流型≤550Ω
|
|
精 度
|
0.1～0.2%F.S
|
|
温度系数
|
<50ppm/℃
|
|
环境温度
|
-25℃-＋75℃
|
|
环境湿度
|
0－95%RH （无冷凝）
|
|
绝缘电阻
|
电源/输入/输出≥100MΩ
|
|
绝缘强度
|
电源/输入/输出/通道间1500VAC/分钟
|
|
频率响应
|
≤2000HZ
|
|
电 源
|
24VDC±10%
|
|
外壳材料
|
尼龙PA.66(阻燃性树脂)
|
|

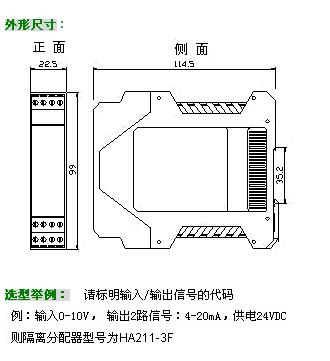

外形尺寸
|
22.5×99×115mm
|
|
整机重量
|
约160g
|
|
安装导轨
|
DIN35
|
|
消耗功率
|
＜2W
|
HA211一入二出信号隔离器，又称一入二出信号分配器，它将输入的1路直流信号经隔离滤波处理，转换分配成2路标准信号如：4-20mA,0-10V，输出至控制系统或其它智能仪表。输入/输出/电源/两通道之间电磁全隔离，采用进口元件，精度高，寿命长，功耗低，稳定可靠，有效解决工业现场干扰及信号转换匹配问题。
HA211一入二出信号隔离器，广泛应用于工业过程信号采集处理系统中，可配接温度、压力、液位、温度、重量、流量等变送器的模拟信号如4-20mA，0-10V，0-5V等，隔离输出信号可接入PLC、变频器、数显仪、采集器等设备，并对接接收设备起保护作用。
技术特点：
l 将1路直流信号隔离分配为2路信号输出
l 高品质进口元器件，高精度、功耗低、长寿命
l 具有超强抗电磁干扰能力，有效解决现场干扰
l 采用SMT表贴工艺及厚膜集成技术
l 模块化表芯设计，免调整，使用方便简单
l 输入/输出/电源/通道间多方全隔离,抗变频器干扰
l 采用可插拔式端子和DIN35导轨，方便检测安装
l 性能稳定可靠，可完全替代进口高端产品
