HA213-1A,HA213-1B,HA213-1C,HA213-1D,HA213-1E,HA213-1F,HA213-1H,HA213,一入二出隔离配电器
产品选型：
|
型 号
|
说 明
|
|
HA213-
|
一入二出隔离配电器
|
|
输入信号
|
1
|
4-20mA两线制变送器
|
|
输出信号2路
|
A
|
0-5V
|
|
B
|
0-10V
|
|
C
|
1-5V
|
|
D
|
0-10mA
|
|
E
|
0-20mA
|
|
F
|
4-20mA
|
|
H
|
其它
|
|
带对外配电24V，给现场两线制仪表回路供电
|
主要技术参数：
|
通 道 数
|
输入1路信号；输出2路信号
|
|
配电电压
|
24－26V(最大驱动电流30 mA)
|
|
输出阻抗
|
电压型≥10KΩ；电流型≤550Ω
|
|
精 度
|
±0.1～0.2%F.S
|
|
温度系数
|
<50ppm/℃
|
|
环境温度
|
-25℃-＋75℃
|
|
环境温度
|
0－95%RH （无冷凝）
|
|
绝缘电阻
|
电源/ 输入/输出≥100MΩ/500vdc
|
|
绝缘强度
|
电源/输入/输出/两通道之间1500VAC/分
|
|
频率响应
|
≤2000HZ
|
|
电 源
|
24VDC±10%
|
|
外形尺寸
|
长×宽×高=99×22.5×115mm
|
|
整机重量
|
约160g
|
|
安装导轨
|
DIN35
|
|
功 耗
|
＜2W
|
选型举例： 标明输入、输出信号的代码
例：输入信号二线制变送器4-20mA；带配电24V
输出信号1：4-20mA； 输出信号2：4-20mA
则隔离分配器型号HA213-1F

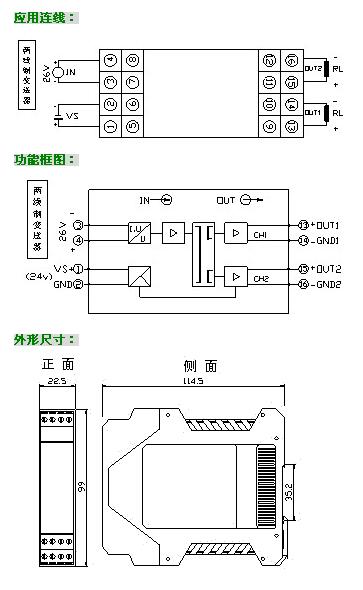

HA213 一入二出隔离配电器，向现场的二线制变送器提供隔离的24V电压，并将变送器产生的 4～20mA 信号经隔离滤波处理，转换成2路直流信号输出。电源－输入－输出－两通道之间电磁全隔离，具有超强抗电磁干扰能力，有效解决工业现场干扰及信号转换分配问题。可完全替代进口高端产品。
HA213隔离配电器，与二线制温度变送器、压力变送器、液位变送器、流量变送器等配套使用，输出信号可接入PLC、变频器、采集板卡、上位机等，并对终端采集系统起保护作用。广泛应用于钢厂、电厂、化工厂、油田、冶金厂、水处理厂等行业中。
产品特点：
l 将1路4-20mA信号隔离分为2路信号输出，并对现场二线制变
送器提供隔离的回路24VDC电源
l 高品质进口元器件，低功耗、低温漂、高精度
l 采用SMT表贴工艺及厚膜集成技术，稳定可靠
l 模块化表芯设计，无需零点和満度调节
l 可插拔式端子和DIN35导轨，方便检测安装
l 性能稳定可靠，可完全替代进口高端产品
