HA31-1A,HA31-2B,HA31-3C,HA31-4D,HA31-5E,HA31-6F,HA31-7G,HA31-8H,HA31,一入三出信号隔离器
产品选型：
|
型 号
|
说 明
|
|
HA31-
|
一入三出信号隔离器
|
|
输入1路信号
|
1
|
0-75mV
|
|
2
|
0-5V
|
|
3
|
0-10V
|
|
4
|
0-250V
|
|
5
|
0-10mA
|
|
6
|
0-20mA
|
|
7
|
4-20mA
|
|
8
|
其它
|
|
输出3路信号
|
A
|
0-5V
|
|
B
|
0-10V
|
|
C
|
1-5V
|
|
D
|
0-10mA
|
|
E
|
0-20mA
|
|
F
|
4-20mA
|
|
G
|
-10V－＋10V
|
|
H
|
其它
|
主要技术参数：
|
通道 数
|
输入1路信号；输出3路信号
|
|
输入阻抗
|
电压型≥100KΩ 电流型100Ω
|
|
输出阻抗
|
电压型≥10KΩ 电流型≤550Ω
|
|
精 度
|
0.1～0.2%F.S
|
|
温度系数
|
<50ppm/℃
|
|
环境温度
|
-25℃-＋75℃
|
|
环境湿度
|
0－95%RH （无冷凝）
|
|
绝缘电阻
|
电源/输入/输出≥100MΩ
|
|
绝缘强度
|
电源/输入/输出/通道间1500VAC/分钟
|
|
频率响应
|
≤2000HZ
|
|
电 源
|
24VDC±10%
|
|
外壳材料
|
尼龙PA.66(阻燃性树脂)
|
|

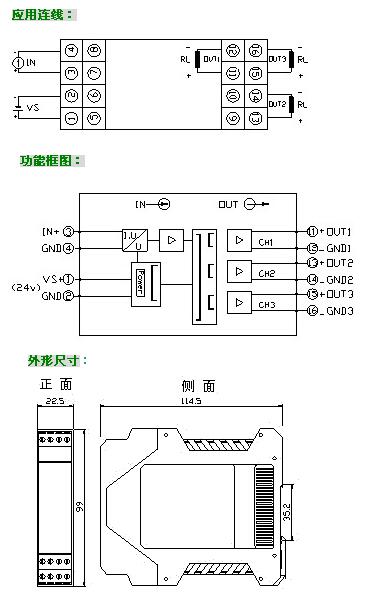

外形尺寸
|
22.5×99×115mm
|
|
整机重量
|
约160g
|
|
安装导轨
|
DIN35
|
|
消耗功率
|
＜2W
|
选型举例： 请标明输入/输出信号的代码
例：输入0-10V， 输出3路信号：4-20mA，供电24VDC
则一入三出隔离分配器型号为HA31-3F
如果输入二线制4-20mA变送器，可选带配电24VDC功能
则一入三出隔离配电器型号为HA31P-7F
HA31一入三出信号隔离器，又称一入三出信号分配器，它将输入的1路直流信号经隔离滤波处理，转换分配成3路标准信号如：4-20mA,0-10V，输出至控制系统或其它智能仪表。输入/输出/电源/四通道之间电磁全隔离，采用进口元件，精度高，寿命长，功耗低，稳定可靠，有效解决工业现场干扰及信号转换匹配问题。可替代进口高端产品。
HA31一入三出信号隔离器，广泛应用于工业过程信号采集处理系统中，可配接温度、压力、液位、温度、重量、流量等变送器的模拟信号如4-20mA，0-10V，0-5V等，隔离输出信号可接入PLC、变频器、数显仪、采集器等设备，并对接接收设备起保护作用。
技术特点：
l 将1路直流信号隔离分配为3路信号输出
l 高品质进口元器件，高精度、功耗低、长寿命
l 具有超强抗电磁干扰能力，有效解决现场干扰
l 采用SMT表贴工艺及厚膜集成技术，稳定可靠
l 模块化表芯设计，免调整，使用方便简单
l 输入/输出/电源/四道间多方全隔离,抗变频器干扰
l 采用可插拔式端子和DIN35导轨，方便检测安装
l 性能稳定可靠，可完全替代进口高端产品
