HA02,无源配电模块
2017-02-28 20:04517
信息概况
  • 价格：未填
  • 型号：HA02,无源配电模块
  • 发货：3天内
发送询价

HA02,无源配电模块

主要技术规格：

技术规格

配电电压

输入4-20mA二线制变送器

21-22V 空载时

输出二线制4-20mA

端口电压24V

主要技术参数：

配电电压

21-22V(最大驱动电流30mA)

输出阻抗

≤500Ω（端口内部电源24V时）

精    度

±0.2%F.S

温度系数

<15ppm/K的测量值/100Ω负载

环境温度

-25℃-＋85℃

环境湿度

0－90%RH （无冷凝结水）

绝缘电阻

输入/输出≥100MΩ(500VDC)

绝缘强度

输入/输出之间1500VAC/分钟

波    纹

≤10mVrms

响应时间

<0.05S(0-90%)(TYP)

外形尺寸

长×宽×高=31.5×20×10mm

整机重量

约 7g

安装方式

IN-HEAD焊接方式，仪表内安装

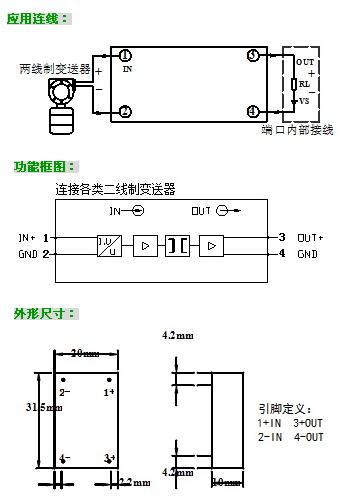

HA02无源配电隔离模块，是对二线制变送器4-20mA信号进行隔离滤波配电处理再输出。使用时无需外部供电，自动从输出回路中获取电源而工作。在实际应用中能有效解决信号互连中出现的问题，同时能有效进行抗干扰保护。



HA02无源配电隔离模块适用于温度、压力、液位、流量等各类二线制仪表的输出端口，可有效解决现场干扰及仪表端口保护，这样仪表外部就无需安装隔离类产品。

产品特点：

   l     无需独立供电，采集端取电

   l 输入－输出之间电磁全隔离，超强抗干扰能力

      l     低压降，2V压降，低功耗、低温漂、高精度

    l     模块化表芯设计，IN-HEAD焊接方式，仪表内安装

  l 体积小巧，功能强大，内置于仪表或板卡内部
