HA63-11P1,HA63-23P2,HA63-34P3,HA63-88P4,HA63-88P5,HA63-88P6,HA63,三相电流变送器
选型指南:
|
型 号
|
说 明
|
|
HA63 /
|
三相交流电流变送器
|
|
输入
信号
|
1
|
0-1A
|
|
2
|
0-5A
|
|
3
|
0-10A
|
|
8
|
其它(用户自定义)
|
|
输出信号
|
1
|
0-5V
|
|
2
|
0-10V
|
|
3
|
1-5V
|
|
4
|
0-10mA
|
|
5
|
0-20mA
|
|
6
|
4-20mA
|
|
8
|
其它(自定义)
|
|
供电电源
|
P1
|
12VDC
|
|
P2
|
24VDC
|
|
P3
|
48VDC
|
|
P4
|
110VDC
|
|
P5
|
220VDC
|
|
P6
|
220VAC
|
HA63三相交流电流变送器是一种将电网中的三相电流参数，经隔离变送成线性的直流模拟信号的装置。配以相应的指示仪表或电力系统、远动装置、自动化控制系统等必需的信号处理单元。可完全替代进口同类产品。
产品特点:
l 精度高、线性好、功耗低，使用方便
l 高品质进口元器件；模块化表芯设计
l 采用 SMT表贴工艺及厚膜集成技术，稳定可靠
l 隔离与变送一体，输入/输出/电源/外壳全隔离
l 35mm标准导轨安装或底座螺钉安装，通用性强
l 性能稳定可靠，可完全替代进口高端产品
技术参数：
输入负载： 电流互感器≤0.2VA
输入过载： 750Vrms持续
超负荷能力：2倍额定值(连续)；10倍额定值(10S)
精 度： 交流±0.2%， ±0.5%F.S
响应时间： <400ms
输出电压： 0~10V,0~5V(负载电阻＝输入电压/10mAdc)
输出电流： 0~20mA,4~20mA(负载电阻=10Vdc/输出电流)
输出波纹： ≤0.5% RO
工作环境： 温度0℃-50℃，小于80%相对湿度
耐压强度： AC2000Vrms/min
绝缘阻抗： DC500V时大于100 MΩ
电 源： AC220，DC12V，24V，48V，110V，220V

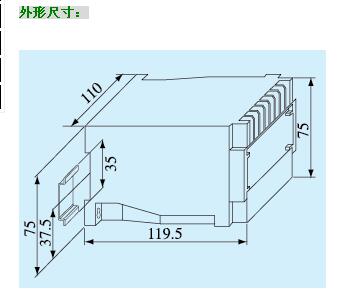

外形尺寸： 119（L）×75（W）×110（H）mm
安装导轨： 35mm标准导轨、底座螺钉安装
电源消耗： 约4VA
HA63-11P1,HA63-11P2,HA63-11P3,HA63-11P4,HA63-11P5,HA63-11P6,
HA63-12P1,HA63-12P2,HA63-12P3,HA63-12P4,HA63-12P5,HA63-12P6,
HA63-13P1,HA63-13P2,HA63-13P3,HA63-13P4,HA63-13P5,HA63-13P6,
HA63-14P1,HA63-14P2,HA63-14P3,HA63-14P4,HA63-14P5,HA63-14P6,
HA63-15P1,HA63-15P2,HA63-15P3,HA63-15P4,HA63-15P5,HA63-15P6,
HA63-16P1,HA63-16P2,HA63-16P3,HA63-16P4,HA63-16P5,HA63-16P6,
HA63-18P1,HA63-18P2,HA63-18P3,HA63-18P4,HA63-18P5,HA63-18P6,
HA63-21P1,HA63-21P2,HA63-21P3,HA63-21P4,HA63-21P5,HA63-21P6,
HA63-22P1,HA63-22P2,HA63-22P3,HA63-22P4,HA63-22P5,HA63-22P6,
HA63-23P1,HA63-23P2,HA63-23P3,HA63-23P4,HA63-23P5,HA63-23P6,
HA63-24P1,HA63-24P2,HA63-24P3,HA63-24P4,HA63-24P5,HA63-24P6,
HA63-25P1,HA63-25P2,HA63-25P3,HA63-25P4,HA63-25P5,HA63-25P6,
HA63-26P1,HA63-26P2,HA63-26P3,HA63-26P4,HA63-26P5,HA63-26P6,
HA63-28P1,HA63-28P2,HA63-28P3,HA63-28P4,HA63-28P5,HA63-28P6,
HA63-31P1,HA63-31P2,HA63-31P3,HA63-31P4,HA63-31P5,HA63-31P6,
HA63-32P1,HA63-32P2,HA63-32P3,HA63-32P4,HA63-32P5,HA63-32P6,
HA63-33P1,HA63-33P2,HA63-33P3,HA63-33P4,HA63-33P5,HA63-33P6,
HA63-34P1,HA63-34P2,HA63-34P3,HA63-34P4,HA63-34P5,HA63-34P6,
HA63-35P1,HA63-35P2,HA63-35P3,HA63-35P4,HA63-35P5,HA63-35P6,
HA63-36P1,HA63-36P2,HA63-36P3,HA63-36P4,HA63-36P5,HA63-36P6,
HA63-38P1,HA63-38P2,HA63-38P3,HA63-38P4,HA63-38P5,HA63-38P6,
HA63-81P1,HA63-81P2,HA63-81P3,HA63-81P4,HA63-81P5,HA63-81P6,
HA63-82P1,HA63-82P2,HA63-82P3,HA63-82P4,HA63-82P5,HA63-82P6,
HA63-83P1,HA63-83P2,HA63-83P3,HA63-83P4,HA63-83P5,HA63-83P6,
HA63-84P1,HA63-84P2,HA63-84P3,HA63-84P4,HA63-84P5,HA63-84P6,
HA63-85P1,HA63-85P2,HA63-85P3,HA63-85P4,HA63-85P5,HA63-85P6,
HA63-86P1,HA63-86P2,HA63-86P3,HA63-86P4,HA63-86P5,HA63-86P6,
HA63-88P1,HA63-88P2,HA63-88P3,HA63-88P4,HA63-88P5,HA63-88P6,
