HA65-211,HA65-212,HA65-233,HA65-238,HA65-322,HA65-323,HA65-386,HA65,功率因数变送器
选型指南
|
型 号
|
说 明
|
|
HA65 /
|
功率因数变送器
|
|
类别
|
2
|
单相两线
|
|
3
|
三相三线
|
|
3
|
三相四线
|
|
输入电流
|
1
|
0-1A
|
|
2
|
0-5A
|
|
3
|
0-10A
|
|
8
|
其它(用户自定义)
|
|
输入电压
|
1
|
100V
|
|
2
|
220V
|
|
3
|
380V
|
|
8
|
其它(用户自定义)
|
|
输出信号
|
1
|
0-2.5-5V
|
|
2
|
0-5-10V
|
|
3
|
1-3-5V
|
|
4
|
0-5-10mA
|
|
5
|
0-10-20mA
|
|
6
|
4-12-20mA
|
|
8
|
其它(自定义)
|
|
供电电源
|
P1
|
12VDC
|
|
P2
|
24VDC
|
|
P3
|
48VDC
|
|
P4
|
110VDC
|
|
P5
|
220VDC
|
|
P6
|
220VAC
|
HA65功率因数变送器是一种将电网中的电流、电压之间的功率因数隔离转换成按线性比例的标准信号的仪表。配以相应的指示仪表或电力系统、远动装置、自动化控制系统等必需的信号处理单元。可完全替代同类进口产品。
产品特点:
l 精度高、线性好、功耗低，使用简单方便
l 高品质进口元器件；模块化表芯设计
l 采用 SMT表贴工艺及厚膜集成技术，稳定可靠
l 隔离与变送一体，输入/输出/电源/外壳全隔离
l 35mm标准导轨安装或底座螺钉安装，通用性强
l 性能稳定可靠，可完全替代进口高端产品
技术参数：
输入负载： 电流互感器PT≤0.2VA；电压互感器PT≤0.1VA
超负荷能力：2倍额定值(连续)；10倍额定值(10S)
精 度： ±0.1%R.O
响应时间： <400ms
输出电压： 0~10V,0~5V(负载电阻＝输入电压/10mAdc)
输出电流： 0~20mA, 4~20mA(负载=10Vdc/输出电流)
输出波纹： ≤0.5% of峰峰值
工作环境： 温度0℃-50℃，小于80%相对湿度
贮存环境： -20~70℃/小于70%相对湿度（无冷凝）
耐压强度： AC2000Vrms/min
绝缘阻抗： DC500V时大于100 MΩ
电 源： AC220V；DC12V，24V，48V，110V，220V

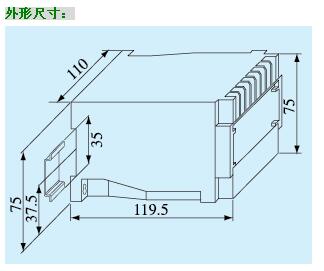

外形尺寸： 119（L）×75（W）×110（H）mm
安装导轨： 35mm标准导轨、底座螺钉安装
电源消耗： 约4VA
HA65-211,HA65-212,HA65-213,HA65-218,HA65-221,HA65-222,HA65-223,HA65-228,
HA65-231,HA65-232,HA65-233,HA65-238,HA65-281,HA65-282,HA65-283,HA65-286,
HA65-311,HA65-312,HA65-313,HA65-318,HA65-321,HA65-322,HA65-323,HA65-328,
HA65-331,HA65-332,HA65-333,HA65-338,HA65-381,HA65-382,HA65-383,HA65-386,
