概述：HD01 热电阻/热电偶变送器是一种先进的数字化技术智能温度变送器，又称导轨式温度变送器、热电阻变送器，热电偶变送器。它将热电阻/热电偶信号（如Pt100，Cu50，K，J，T，E，S、B、R、N、W型等温度信号），隔离放大转换成与温度成正比的标准信号输出，如：0－10V，4－20mA。输入/输出/电源/通道间多方全隔离，具有超强抗电磁干扰能力，精度高，远传不受其它设备影响，导轨式安装便于检测 与维护。广泛用于各种对温度进行测量的监控系统中，输出信号可接数显表、PLC、变频器等设备，并对终端接收设备起保护作用。
HD01 温度变送器采用了最先进的数字化技术，具备了传统模拟仪表所不具备的多项先进性能，彻底克服了传统温度变送器线性差的缺点，内部采用数字化调校、无零点及满度电位器、自动动态校准零点、温度漂移自动补偿等诸多先进技术。与单元组合仪表及DCS、PLC等系统配套使用，在油田、石化、制造、电力、冶金等行业的重大工程中有着广泛应用。
产品特点：
◇ 输入/输出/电源之间全隔离，超强抗电磁干扰能力
◇ 采用最先进的数字化技术，线性好，精度高
◇ 自动温度补偿，自动零点校准， 无需手动调整
◇ SMT表贴工艺及厚膜集成技术，可靠稳定
◇ 标准DIN35导轨安装，装卸方便,适合密集安装
◇ 体积小巧，外形美观，隔离与变送一体
◇ 解决工业现场干扰的难题,抗变频器干扰

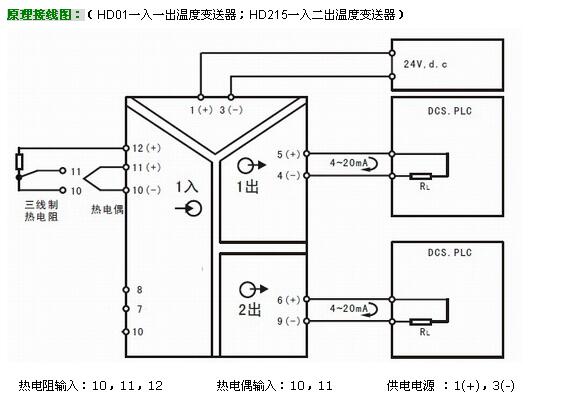

◇ 可选：HD01一入一出型、HD215一入二出型
选型及定货代码：
|
订货信息：
|
|
HD01－
|
温度隔离变送器
|
|
输入信号
|
P
|
Pt100
|
|
C
|
Cu50
|
|
K
|
k 型热电偶
|
|
□
|
K，J，T，E，S，B，R，N，W等热电偶用分度号表示
|
|
输出信号：1路或2路
|
1
|
0～100mv
|
|
2
|
0～10mA
|
|
3
|
0～20mA
|
|
4
|
4～20mA
|
|
5
|
0～5V
|
|
6
|
0～10V
|
|
7
|
1～5V
|
|
最后注明温度范围，如HD01-P4（0-200℃）表示Pt100热电阻0-200℃输入，输出4－20mA
|
主要技术参数：
|
HD01温度变送器 技术规格： 输入/输出/电源三方全隔离
|
|
精确 度
|
热电阻±0.2%FS; 热电偶±0.3%FS
|
|
输入信号
|
PT100，CU50；K，S，J，T，E，B，R，N型等温度信号
|
|
温度范围
|
-200----1600℃内各量程
|
|
输出信号
|
0－100mV，0－5V，0－10V，0－20mA，4－20mA
|
|
输入阻抗
|
10MΩ
|
|
输出负载
|
≥5K（电压输出）；≤250Ω（电流输出）
|
|
辅助电源
|
DC24V
|
|
安装导轨
|
标准DIN35
|
|
外形尺寸
|
103×85×23 mm
|
|
频率响应
|
≤45 HZ
|
|
使用温度范围
|
-10－60℃
|
|
贮存温度范围
|
-20－70℃
|
|
温度系数
|
150ppm/℃
|
|
温度补偿
|
数字化技术，自动温度补偿
|
|
零位校准
|
数字化技术，自动零校准
|
|
最大相对湿度
|
<90%RH(不结露)
|
|
隔离电压
|
1500VDC（1分钟）
|
|
电源消耗
|
<50mA
|
