HD06-11,HD06-33,HD06-54,HD06-65,HD06-76,HD06-87,HD06-98,HD06-Q9,HD06,交流信号隔离器
概述：HD06交流信号隔离器是一种对交流电压电流信号进行隔离及变送处理的仪表，又称交流信号变送器。该变送器输入/输出/电源三方全隔离，具有超强抗电磁干扰能力，精度高，输入／输出选择范围宽，标准导轨安装便于检测与维护。如将0-100V，0-220V，0-500V，0-5A，0-10A经隔离滤波处理，转换成标准信号如4-20mA，0-10V等，输出至控制系统或其它智能仪表，并对接此接收设备起保护作用。有效解决工业现场信号干扰、信号转换、传输及匹配问题。
产品特点：
◇ 输入/输出/电源之间全隔离，超强抗干扰能力
◇ 采用最先进的数字化技术，线性好，精度高
◇ SMT表贴工艺及厚膜集成技术，可靠稳定
◇ 交流信号输入，隔离输出直流信号
◇ 标准DIN35导轨安装，装卸方便,适合密集安装
◇ 体积小巧，外形美观，隔离与变送一体
◇ 带电源指示灯和线路故障指示灯
选型及定货代码：
型 号：HD06-[输入代码][输出代码]
|
名称
|
基本型号
|
输入种类
|
输出种类
|
供电24V
|
|
输入代码
|
输入信号
|
输出代码
|
输出信号
|
|
交流信号隔离器
|
HD06-
|
1
2
3
4
5
6
7
8
9
Q
|
0～5VAC
0～10VAC
0～100VAC
0～265VAC
0～1AAC
0～2AAC
0～3AAC
0～5AAC
0～10AAC
其它
|
1
2
3
4
5
6
7
8
9
Q
|
0～100mv
0～10mA
0～20mA
4～20mA
0～5V
0～10V
1～5V
-5V～+5V
-10V～+10V
其它
|
( 1 ）输入和输出可以任意组合；特殊的输入 / 输出型号请向我们确认,用Q表示；
( 2 ）选型举例：HD06-66 为电流输入隔离器，输入 0～2AAC ，输出0～10V

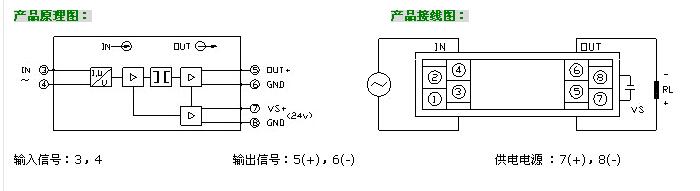

主要技术参数：
|
HD06隔离变送器技术规格：输入/输出/电源三方全隔离，超强抗干扰能力
|
|
高精度
|
±0.1～0.2%FS
|
|
输入交流信号
|
0-5V，0-10V，0-100V，0-265V，0-1A，0-2A，0-3A，0-5A，0-10A
|
|
输出直流信号
|
0－100mV，0－5V，0－10V，0－20mA，4－20mA,，±5v,±10v
|
|
输入阻抗
|
≥100K（电压输入）；≤50Ω（电流输入）
|
|
输出负载
|
≥5K （电压输出）；≤350Ω（电流输出）
|
|
辅助电源
|
DC24V
|
|
安装导轨
|
标准DIN35
|
|
外形尺寸
|
长×宽×高=98×25×41mm
|
|
频率响应
|
≤2000 HZ
|
|
使用温度范围
|
-10－60℃
|
|
贮存温度范围
|
-20－70℃
|
|
温度系数
|
150ppm/℃
|
|
最大相对湿度
|
90% (不结露)
|
|
隔离电压
|
1500VDC（1分钟）
|
|
电源消耗
|
<50mA
|
