一、产品概述:
HD3051电容式变送器是我厂引进国外先进技术和设备,关键原材料、元器件和零部件均采用进口，整机经过严格组装和调试。具有设计原理先进、品种规格齐全、安装使用简便等特点。最近研制开发出来的智能系列更是一种适合我国国情的智能式变送器，有很强的使用价值。该系列产品已广泛应用于石油、化工、冶金、电力、食品、造纸、医药、机械制造等行业。
二、技术参数:
使用对象：液体、气体和蒸气
测量范围：0-0.1kPa至0-40MPa
输出信号：4~20mA DC
供电电源：12~45V DC，一般为24V DC
负载特性：与供电电源有关，负载阻抗RL与电源电压VS关系式 为RL≤50(VS-12)
指 示 表： 指针式指示0~100%刻度、LCD液晶式显示(0~100%线性)
防 爆： a. 隔爆型 dⅡBT4
b. 本质安全型 iaⅡCT6
量程和零点：外部连续可调
正负迁移：正负迁移后，其量程上下限不得超过量程极限
最大正迁移量：最小量程范围的500%
最大负迁移量：最小量程范围的600%
温度范围：放大器工作温度范围：-29~+93℃(LT型为:-25 ~+70℃)
灌充硅油的测量元件：-40~+104℃
法兰式变送器灌充高温硅油时：+15~+315℃，普通硅油：-40 ~+150℃
静压和过载压力：4、10、25、32MPa
湿 度：相对湿度为0~100%
容积吸取量：＜0.16cm3
阻尼(阶跃响应)：充硅油时，一般在0.2s到1.67s之间连续可调
启动时间：2s，不需预热
精确 度: ±0.2%，±0.5%，
死 区：无（≤0.1%）
稳定 性：六个月内不超过最大最程的基本误差绝对值
温度影响： 在最大量程下：零位误差为±0．1％/55℃，总误差（包括量程和零位误差）±0．2％/55℃
在最小量程下：零位误差为±0．1％/55℃，总误差（包括量程和零位误差）±0．1％/55℃
静压影响：最小±0。2％FS，最大±1％FS
振动影响：在任意轴向上，振动频率为200HZ时，误差为测量范围上限的±0．05％／g
电源影响：小于输出量程的0．005％／V
负载影响：电源如果稳定，则负载没有影响
安装位置影响：最大可产生0．24KPa的零点误差，但可校正，对量程没有影响
结构材料：
隔离膜片：316LSST，哈氏合金C，蒙乃尔，或钽
排气／排液阀： 316LSST，哈氏合金C，蒙乃尔
法兰和接头： 电镀碳钢，316LSST，哈氏合金C或蒙乃尔
接触介质“O”形环：丁晴橡胶，氟橡胶
灌充 液：硅油或惰性油
螺 栓：电镀碳钢
电子壳体：低铜铝合金

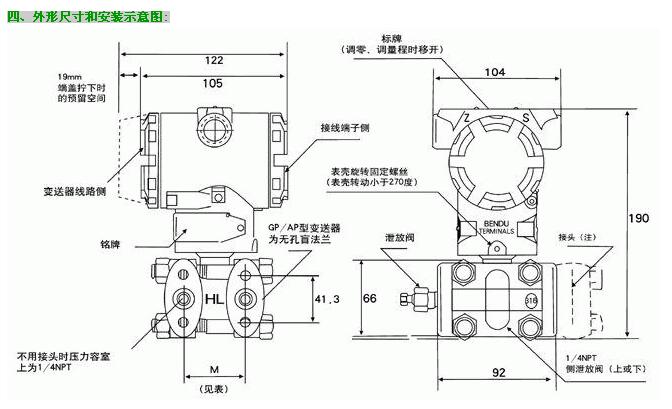

引压连接件：在压力容室上的连接法螺孔为1／4—18NPT，引压接头上的连接螺孔为1／2—14NPT，其中心距见各型号外型尺寸图
信号线连接孔：G1／2
重 量：约5．4kg(不带附件)
标准附件：所有型号出厂时都带有法兰接头、排气、排液阀及一份说明书。
三、产品选型:
|
HD3051
|
3051电容式压力变送器
|
|
|
代码
|
测量形式
|
|
－G
|
表压
|
|
－A
|
绝压
|
|
－S
|
差压
|
|
|
代码
|
显示方式
|
|
1
|
不带显示
|
|
2
|
LCD数字显示
|
|
3
|
LED数字显示0-100%显示
|
|
|
代码
|
信号输出方式
|
|
S1
|
4-20mA二线制
|
|
S2
|
1-5V三线制
|
|
S3
|
4-20mA + 智能Hart协议通信
|
|
|
代码
|
精度等级
|
|
A
|
0.1%
|
|
B
|
0.25%
|
|
|
代码
|
结构材料
|
|
法兰接头, 排气/排液阀, 隔离膜片, 灌充液体
|
|
J1
|
316不锈钢, 316不锈钢, 316不锈钢, 硅油
|
|
J2
|
316不锈钢, 316不锈钢, 哈氏合金C, 硅油
|
|
J3
|
316不锈钢, 316不锈钢, 蒙乃尔, 硅油
|
|
J4
|
哈氏合金C, 哈氏合金C, 钽, 硅油
|
|
|
代码
|
电气连接接头
|
|
L1
|
M20×1.5
|
|
L2
|
1/2NPT内螺纹
|
|
|
代码
|
附加选项
|
|
B
|
万能安装支架
|
|
D0
|
泄放阀在压力室中部
|
|
D1
|
侧面泄放阀在压力室上部
|
|
D2
|
侧面泄放阀在压力室下部
|
|
C0
|
1/2〃锥管内螺纹接头
|
|
C1
|
1/2〃引压接头及后部焊接引压管φ14
|
|
C2
|
丁字形螺纹接头M20X1.5
|
|
|
代码
|
防爆类型
|
|
D
|
防爆型EXdIICT5
|
|
I
|
本安型EXiaIICT6
|
|
|
代码
|
测量范围
|
|
1
|
用户指定
|
|
HD3051
|
G
|
1
|
S1
|
A
|
J1
|
L1
|
B
|
D
|
1
|
选型举例
|
HD3051-G1S1A,HD3051-G1S1B,HD3051-G1S2A,HD3051-G1S2B,HD3051-G1S3A,HD3051-G1S3B,
HD3051-G2S1A,HD3051-G2S1B,HD3051-G2S2A,HD3051-G2S2B,HD3051-G2S3A,HD3051-G2S3B,
HD3051-G3S1A,HD3051-G3S1B,HD3051-G3S2A,HD3051-G3S2B,HD3051-G3S3A,HD3051-G3S3B,
HD3051-A1S1A,HD3051-A1S1B,HD3051-A1S2A,HD3051-A1S2B,HD3051-A1S3A,HD3051-A1S3B,
HD3051-A2S1A,HD3051-A2S1B,HD3051-A2S2A,HD3051-A2S2B,HD3051-A2S3A,HD3051-A2S3B,
HD3051-A3S1A,HD3051-A3S1B,HD3051-A3S2A,HD3051-A3S2B,HD3051-A3S3A,HD3051-A3S3B,
HD3051-S1S1A,HD3051-S1S1B,HD3051-S1S2A,HD3051-S1S2B,HD3051-S1S3A,HD3051-S1S3B,
HD3051-S2S1A,HD3051-S2S1B,HD3051-S2S2A,HD3051-S2S2B,HD3051-S2S3A,HD3051-S2S3B,
HD3051-S3S1A,HD3051-S3S1B,HD3051-S3S2A,HD3051-S3S2B,HD3051-S3S3A,HD3051-S3S3B,
