TM5044-PA,TM5044-PB,TM5044-PZ,TM5044-P1,TM5044-P2,TM5044-P3,TM5044,双路隔离式安全栅

2017-02-27 21:20440

信息概况

TM5044-PA,TM5044-PB,TM5044-PZ,TM5044-P1,TM5044-P2,TM5044-P3,TM5044,双路隔离式安全栅

产品特性
◇ 给现场危险区2路变送器提供安全电源
◇ 2路信号输入：二线制、三线制变送器4~20mA
◇ 配合DCS/PLC等控制系统或其它单元组合仪表应用
◇ 连接至控制系统：各款 DCS/PLC 的AI卡，接收电流或电压信号
◇ 适用于连接的现场设备：二线制变送器，三线制变送器
◇ 设备允许所处危险区域：0区、1区、2区；IIA区、IIB区、IIC区

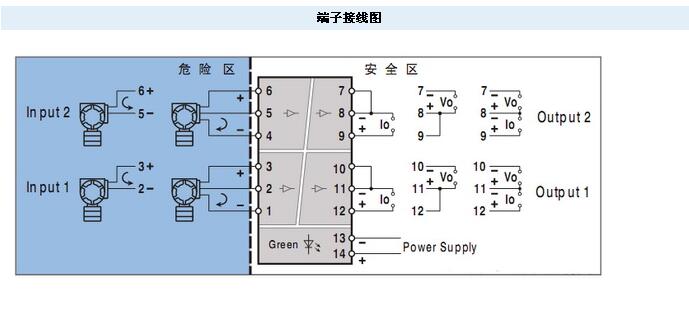

◇ 安装与端子接线：35mm标准DIN导轨卡式安装；端子接线采用簧片式压紧连接
产品概述
变送器电流信号配电隔离安全栅（二入二出） 给处于现场危险区域的变送器提供隔离的直流电源，并检测接收来自变送器的4~20mA电流信号，经过隔离、抗干扰抑制等处理后，向安全侧的控制系统或其它单元组合仪表输出直流电流或电压信号。 该隔离安全栅采用独立的直流24V电源供电，供电电源-输入-输出之间全隔离。
选型、订货代码

订货信息：

TM5044－

说明

输入2路信号

P

变送器电流信号：4～20mA，（带配电）

输出2路信号

A

4～20mA

B

0～20mA

Z

0～10mA

1

1～5V

2

0～5V

3

0～10V

技术参数
l 供电电源
电源电压：20～30VDC
电源指示：通电时，LED 电源灯亮绿色
电流消耗（24VDC供电时）：< 110mA
l 本安侧输入：2路信号输入 输入信号：变送器直流电流信号 4～20mA 输入阻抗： 100Ω 给变送器的配电电压：≥16VDC（供电电源≥22VDC） 最大输入电流限制：约 24mA
l 非本安侧输出：2路信号输出
输出电流：4～20mA；0～20mA；0～10mA
输出电压：1～5V；0～5V；0～10V；其它指定电压
电流输出允许负载：0～550Ω （满负载 550Ω时, 供电电源≥22VDC）
电压输出阻抗： ≤500Ω
输出纹波： < 10mVp-p
l 综合主要技术参数
标准精度：±0.1%
温度漂移：±0.015% / ℃
开机响应时间：< 1s （10～90％）
电源变化影响：±0.1% （20~30VDC 允许电压范围）
隔离能力：输入-输出-电源之间 2.5KV,1min ,50Hz
绝缘电阻：输入-输出-电源之间 ≥100MΩ / 500VDC
工作环境温度： -20～＋60℃
外形尺寸：厚度×高度×长度＝16×116×110（mm）
l  安全防爆认证参数
防爆等级标志： [Exia]IIC
安全认证参数：    Um = 250V    Uo = 28V     Io = 93mA
                         Po = 0.65W    Lo = 2.4 mH    Co = 0.03μF
