TM5074-FA,TM5074-FB,TM5074-FZ,TM5074-51,TM5074-52,TM5074-53,TM5074,热电偶安全栅
产品特性
◇ 热电偶信号输入,经隔离变送, 输出直流电流或电压信号
◇ 配合DCS/PLC等控制系统或其它单元组合仪表应用
◇ 该隔离安全栅采用独立的直流24V电源供电，供电电源-输入-输出之间全隔离
◇ 连接至控制系统：各款 DCS/PLC 的AI卡，接收直流毫伏信号
◇ 适用于连接的现场设备：各种设备的直流mV信号,适用于带外部冷端补偿的热电偶或其它接收仪表
◇ 设备允许所处危险区域：0区、1区、2区；IIA区、IIB区、IIC区

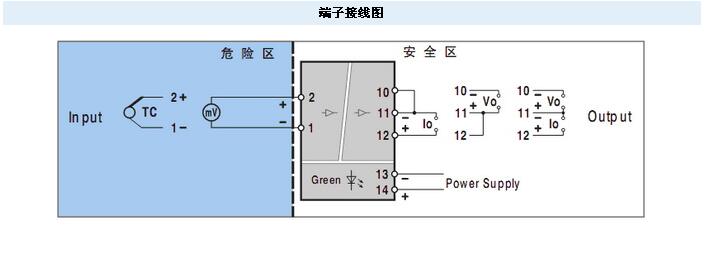

◇ 安装与端子接线：35mm标准DIN导轨卡式安装；端子接线采用簧片式压紧连接
产品概述
热电偶信号输入隔离安全栅
接收现场危险区域的热电偶信号或其它mv信号，经过隔离和线性化处理，转换为线性化的直流信号(4～20mA、0～5V、0～10V)输出至安全区的控制系统或其它单元组合仪表。
输出信号与温度成线性关系，便于采集设备处理。
该隔离安全栅采用独立的直流24V电源供电，供电电源-输入-输出之间全隔离。
选型、订货代码
|
订货信息：
|
|
TM5074－
|
|
|
输入信号
|
F
|
K、E、S、B分度号及温度量程
|
|
5
|
－5～60Mv（范围可选）
|
|
输出信号
|
A
|
4～20mA
|
|
B
|
0～20mA
|
|
Z
|
0～10mA
|
|
1
|
1～5V
|
|
2
|
0～5V
|
|
3
|
0～10V
|
|
热电偶类型及量程表
|
|
热电偶类型
|
测量温度范围(℃)
|
最小量程(℃)
|
基本误差
|
|
K
|
0～1300℃
|
120℃
|
1℃/0.2%
|
|
E
|
0～1000℃
|
80℃
|
1℃/0.2%
|
|
S
|
0～1600℃
|
580℃
|
3℃/0.2%
|
|
B
|
400～1800℃
|
1000℃
|
3℃/0.2%
|
|
R
|
0～1600℃
|
850℃
|
3℃/0.2%
|
|
T
|
-200～400℃
|
120℃
|
1℃/0.2%
|
|
N
|
0～1200℃
|
180℃
|
1℃/0.2%
|
|
W
|
0～2300℃
|
340℃
|
3℃/0.2%
|
|
J
|
0～1200℃
|
100℃
|
1℃/0.2%
|
|
MV信号
|
－5～60mv
|
5mv
|
40ｕv/0.2%
|
技术参数
l 供电电源
电源电压：20～30VDC
电源指示：通电时，LED 电源灯亮绿色
电流消耗（24VDC供电时）：<30mA
l 本安侧输入
输入热电偶：K;E;S;B;R;T;N;W;J 等各型热电偶
可选毫伏信号输入： －5～60mV 范围；
最小毫伏量程：3mV
l 非本安侧输出
输出电流：4～20mA；0～20mA；0～10mA；
输出电压：1～5V；0～5V；0～10V；其它指定电压
电流输出允许负载：0～550Ω （满负载 550Ω时, 供电电源≥22VDC）
（选择数字式智能型 ，输出4～20mA时的负载：0～350Ω）
电压输出阻抗：≤500Ω
输出纹波： < 10mVp-p
l 综合主要技术参数
标准精度：模拟式标准固定型±0.3%; 数字式智能型±0.2%
温度漂移：基本误差 /10℃
冷端温度补偿范围：-5~60℃
冷端温度误差：±1℃
开机响应时间：< 1s （10～90％）
稳定时间：< 5 min
电源变化影响：±0.1% （20~30VDC 允许电压范围）
隔离能力：输入-输出-电源之间 2.5KV,1min ,50Hz
绝缘电阻：输入-输出-电源之间 ≥100MΩ / 500VDC
工作环境温度： -20～＋60℃
外形尺寸：厚度×高度×长度＝16×116×110（mm）
l 安全防爆认证参数
防爆等级标志： [Exia]IIC
安全认证参数： Um = 250V Uo = 12V Io = 24mA
Po = 72mW Lo = 10mH Co = 1μF
