TM5082-FA,TM5082-FB,TM5082-FZ,TM5082-I1,TM5082-I2,TM5082-I3,TM5082,热电阻安全栅
TM5082-F1,TM5082-F2,TM5082-F3,TM5082-IA,TM5082-IB,TM5082-IZ,
产品特性
◇ 热电阻信号输入,经隔离变送输出标准电流、电压信号如： 4～20mA；0～5V
◇ 输出标准信号与温度成线性化关系：如4～20mA对应0－200℃
◇ 配合DCS/PLC等控制系统或其它单元组合仪表应用
◇ 适用于连接的现场设备：热电阻Pt100、Cu50等传感器
◇ 设备允许所处危险区域：0区、1区、2区；IIA区、IIB区、IIC区
◇ 安装与端子接线：35mm标准DIN导轨卡式安装；端子接线采用簧片式压紧连接
◇ 可选择模式标准固定型和数字式智能型的热电阻安全栅
产品概述
热电阻信号输入隔离安全栅
接收现场危险区域的热电阻信号，经过隔离和线性化处理，转换为直流信号输出至安全区的控制系统或其它单元组合仪表。
用户可选择数字式的热电阻输入隔离安全栅。通过PC机及软件对温度量程范围进行设定。
该隔离安全栅采用独立的直流24V电源供电，供电电源-输入-输出之间全隔离。
选型、订货代码
|
订货信息：
|
|
TM5082－
|
|
|
输入信号
|
F
|
模拟式标准型：Pt100， Pt10，Cu50， Cu100温度量程范围
|
|
I
|
数字式智能型：Pt100， Pt10，Cu50， Cu100温度量程范围
|
|
输出信号
|
A
|
4～20mA
|
|
B
|
0～20mA
|
|
Z
|
0～10mA
|
|
1
|
1～5V
|
|
2
|
0～5V
|
|
3
|
0～10V
|
|
热电阻类型及量程表
|
|
热电阻类型
|
测量温度范围(℃)
|
最小量程(℃)
|
基本误差
|
|
Pt100
|
-200～600℃
|
50℃
|
0.4℃/0.2%
|
|
Pt10
|
-200～600℃
|
200℃
|
0.4℃/0.2%
|
|
Cu50
|
-50～150℃
|
50℃
|
0.4℃/0.2%
|
|
Cu100
|
-50～150℃
|
50℃
|
0.4℃/0.2%
|

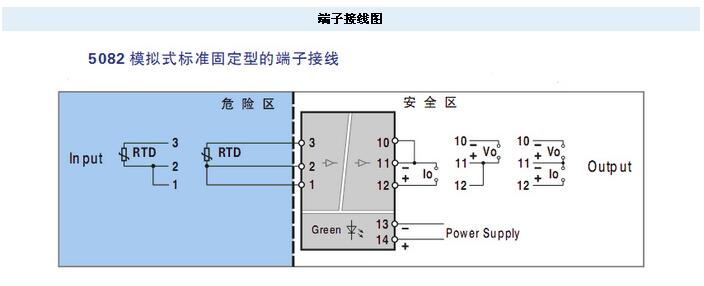

技术参数
l 供电电源
电源电压：20～30VDC
电源指示：通电时，LED 电源灯亮绿色
电流消耗（24VDC供电时）：<25mA
l 本安侧输入
输入热电阻：Pt100；Pt10；Cu50；Cu100等热电阻
允许导线电阻：每条导线≤5Ω
l 非本安侧输出
输出电流：4～20mA；0～20mA；0～10mA； 其它
输出电压：1～5V；0～5V；0～10V；其它指定电压
电流输出允许负载：0～550Ω （满负载 550Ω时）
（选择数字式智能型 ，输出4～20mA时的负载：0～350Ω）
电压输出阻抗： ≤500Ω
输出纹波： < 10mVp-p
l 综合主要技术参数
标准精度：±0.2% （参见选型表）
温度漂移：基本误差 /10℃
开机响应时间：< 1s （10～90％）
稳定时间：< 5 min
电源变化影响：±0.1% （20~30VDC 允许电压范围）
隔离能力：输入-输出-电源之间 2.5KV,1min ,50Hz
绝缘电阻：输入-输出-电源之间 ≥100MΩ / 500VDC
工作环境温度： -20～＋60℃
外形尺寸：厚度×高度×长度＝16, ×116×110（mm）
l 安全防爆认证参数
防爆等级标志： [Exia]IIC
安全认证参数： Um = 250V Uo = 12V Io = 24mA
Po = 72mW Lo = 10mH Co = 1μF
