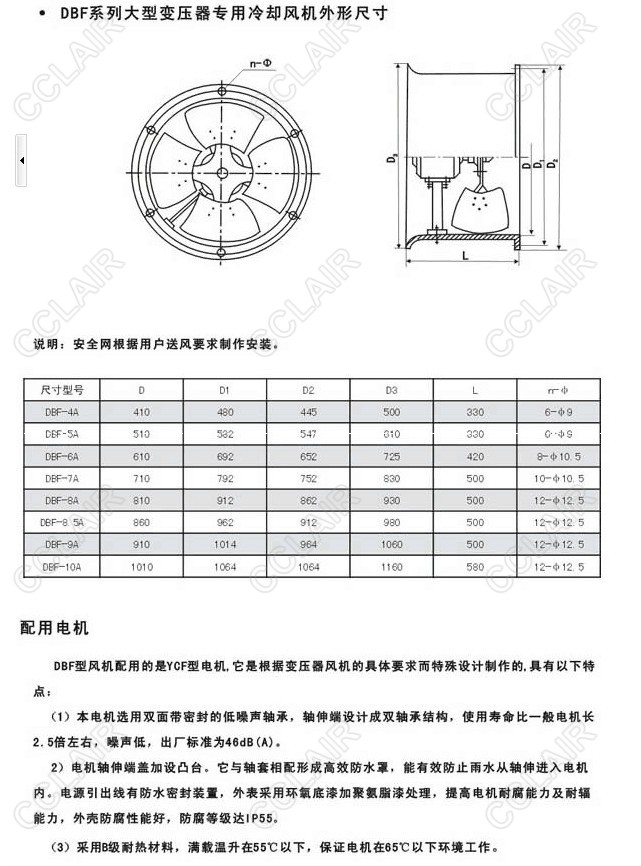

DBF-4A,DBF-5A,DBF-6A,DBF-7A,DBF-8A,DBF-8.5A,DBF-9A,DBF-10A,CFZ-4Q6,变压器风扇,吹风装置
2016-08-07 15:32645
信息概况
  • 价格：未填
  • 型号： DBF-4A,DBF-5A,DBF-6A,DBF-7A,DBF-8A,DBF-8.5A,DBF-9A,DBF-10A,CFZ-4Q6
  • 发货：3天内
发送询价


DBF-4A,DBF-5A,DBF-6A,DBF-7A,DBF-8A,DBF-8.5A,DBF-9A,DBF-10A,CFZ-4Q6,变压器风扇,吹风装置



产品描述：

1. 产品概述

  CFZ系列吹风装置，是一种低噪声节能型产品，专用于大中型变压器的散热器冷却系统。它是依据中华人民共和国专业标准ZBK22002-88《变压器冷却风扇用三相异步电动机技术条件》、JB/T9642-1999《变压器风扇》与企业标准Q/CED03-2000《CFZ系列吹风装置》等标准设计制造的，具有噪声低，性能稳定，效率高，运行可靠，寿命长等特点，尤其是CFZ4 、CFZ5系列系列新产品，不仅上述指标高，而且还具有结构轻巧美观，高可靠性等特点，CFZ4、CFZ5系列吹风装置是目前国内较为先进的低噪声变压器散热冷却专用吹风装置。

吹风装置配套风扇选用的是DBF系列低噪声变压器风扇，电机采用“九五”国家级科技成果推广项目异步电动机多目标优化设计软件系统设计的专用电机，叶轮采用低噪声叶型，有铆接叶轮，动叶可调压铸铝叶轮和翼形一体叶轮，采用了多项防护和低噪声专利技术，采用进口低噪声轴承，防护分级IP55，适用于户外使用。，

该系列产品规格品种齐全，覆盖φ350～φ1200风扇直径，流量3100m3/h～18500 m3/h，全压30Pa～230Pa，噪声50dB（A）～75 dB（A）各种规格产品，广泛适用于变压器散热器、冷却器的配套使用。

BFK系列变压器风扇是我公司根据用户的需求开发设计的系列变压器风扇。该系列变压器风扇电机采用低噪声电机；导风筒采用网筐式结构，从而使该系列产品具有重量轻、噪声低的特点.

2 .代号含义

代号

吹风方向

环境代号


Q

H

W

TH

TA

含义

前吹(空气由电动机流向叶轮)

后吹(空气从叶轮流向电动机)

一般地区(略)

湿热带

干热带

3. 环境条件

3.1 周围空气温度：－40℃～75℃

3.2 空气相对湿度：最湿**平均最大相对湿度为95%，同时该**平均最低温度为25℃。

3.3 海拔不超过1000m（超过1000m时电机温升应按标准进行修正）。

3.4 太阳辐射最大强度：0.98KW/m2。

3.5 最大降雨强度：50mm/10min。

3.6 砂尘、冰、雪、霜、露：有。

3.7 电机采用B级绝缘，当海拔不超过1000m，周围空气温度不超过75℃，其定子绕组的温度限值（电阻法）不超过45K，轴承允许温度（温度计法）不超过95℃。

3.8 采用低噪声轴承，在正常的使用条件下，能承受额定负载连续运行，其使用寿命为10年，并能保证在第一次大修前安全运行时间不少于5年。

4. 产品型号与技术参数(见附表)

CFZ系列吹风装置技术参数


序号

型 号

叶轮直径

mm

电压

 V

频率

Hz

转速

r/min

风量

m3/h

全压

Pa

电流

A

功率

kW

噪声

dB(A)

重量

kg

备注

01

CFZ-4Q6

410

380

50

1500

4450

100

1.06

0.25

63

30
