1. 产品概述
1.1 DBF系列超低噪声变压器风扇适用于大型电力变压器、电炉变压器的冷却系统，它是依据中华人民共和国机械行业标准JB/T9642-1999《变压器风扇》和企业标准Q/CED02-2000《DBF系列低噪声变压器风扇》等标准设计制造的，与BF系列变压器风扇比较噪声平均降低5-10dB（A），该产品具有噪声低、性能稳定、效率高、运行可靠、寿命长等特点，是目前国内较为先进的低噪声专用风扇。该系列产品曾被保定变压器、西安变压器、西门子变压器、中山ABB变压器等近20家大中型变压器厂配套使用。
DBF系列产品借鉴国内外同类产品的结构特点：风扇采用低噪声叶型，铆接叶轮，驱动电机为低噪声专用电机，采用进口全密封低噪声轴承，同时特殊防水结构，防护分级为IP55，适用于户外各种气候环境使用。
2. 型号说明
2.1 型号含义
2.2 代号含义
|
代号
|
吹风方向
|
环境代号
|
| |
Q
|
H
|
W
|
TH
|
TA
|
|
含义
|
前吹(空气由电动机流向叶轮)
|
后吹(空气从叶轮流向电动机)
|
一般地区(略)
|
湿热带
|
干热带
|
3. 环境条件
3.1 周围空气温度：－40℃～75℃
3.2 空气相对湿度：最湿**平均最大相对湿度为95%，同时该**平均最低温度为25℃。
3.3 海拔不超过1000m（超过1000m时电机温升应按标准进行修正）。
3.4 太阳辐射最大强度：0.98KW/m2。
3.5 最大降雨强度：50mm/10min。
3.6 砂尘、冰、雪、霜、露：有。
3.7 电机采用B级绝缘，当海拔不超过1000m，周围空气温度不超过75℃，其定子绕组的温度限值（电阻法）不超过45K，轴承允许温度（温度计法）不超过95℃。
3.8 采用低噪声轴承，在正常的使用条件下，能承受额定负载连续运行，其使用寿命为10年，并能保证在第一次大修前安全运行时间不少于5年。
4. 订货说明
4.1订货时请详细说明产品型号、技术参数及安装结构型式等。
4.2订购配件时请说明整机型号与配件名称及规格。
4.3本说明书中产品技术参数及安装尺寸仅供用户参考，若数据有变动，以供需双方协议为准，恕不更正。
4.4如有特殊要求，经双方协商后，可供应特殊规格型号产品。

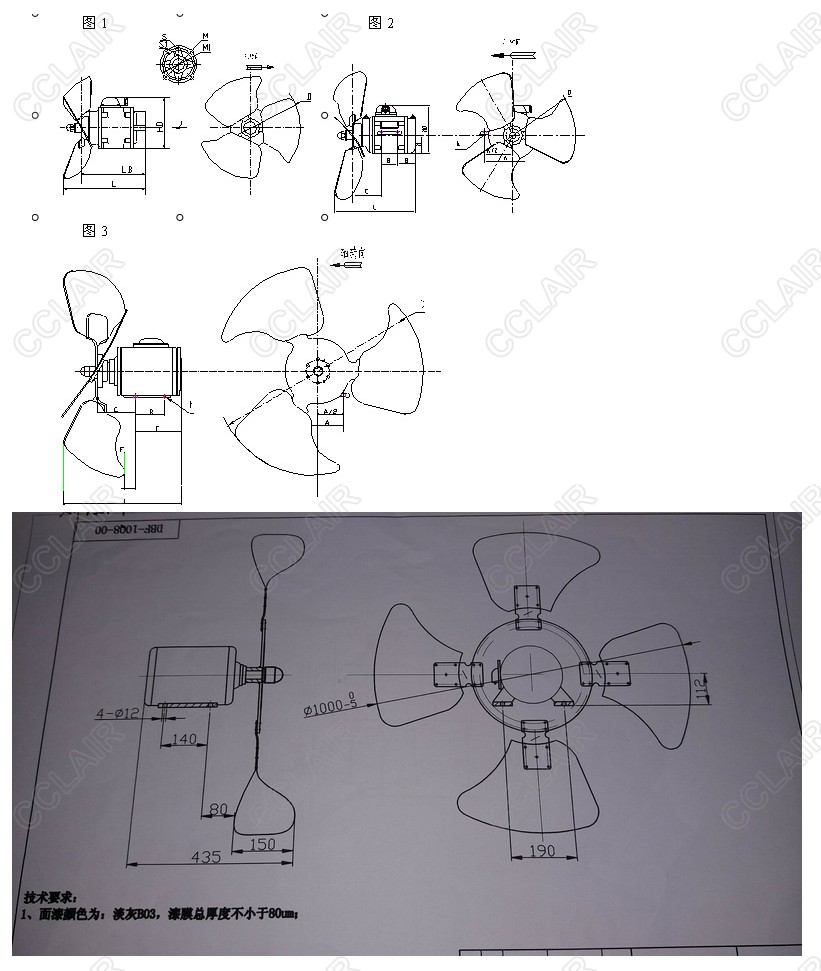

附表三:DBF系列低噪声变压器风扇产品型号与技术参数
|
序号
|
型 号
|
叶轮直径
mm
|
同步
转速
r/min
|
风量
m3/h
|
全压
Pa
|
电流
A
|
电压
V
|
频率
Hz
|
功率
kW
|
噪声
dB(A)
|
|
1
|
DBF－4Q4
|
φ410
|
1500
|
4200
|
103
|
0.81
|
380
|
50
|
0.25
|
68
|
|
2
|
DBF－4Q6
|
1000
|
4450
|
100
|
1.06
|
63
|
|
3
|
DBF—4Q8
|
750
|
3100
|
50
|
0.82
|
0.18
|
55
|
|
4
|
DBF—5Q4
|
φ500
|
1500
|
5600
|
144
|
1.10
|
0.37
|
70
|
|
5
|
DBF—5Q6
|
1000
|
6500
|
120
|
1.33
|
0.37
|
64
|
|
6
|
DBF—5Q6
|
140
|
67
|
|
7
|
DBF—5Q8
|
750
|
6240
|
100
|
1.06
|
0.25
|
58
|
|
8
|
DBF—6.3Q6
|
φ630
|
1000
|
7500
|
176
|
2.00
|
0.75
|
72
|
|
9
|
DBF－6.3Q8
|
750
|
7800
|
118
|
2.40
|
65
|
|
10
|
DBF－6.3Q10
|
600
|
8000
|
65
|
2.10
|
0.55
|
58
|
|
11
|
DBF－7Q6
|
φ700
|
1000
|
13500
|
98
|
2.30
|
0.75
|
79
|
|
12
|
DBF－7Q8
|
750
|
13500
|
95/85
|
1.76
|
0.55
|
65
|
|
13
|
DBF－7Q10
|
600
|
9000
|
45
|
2.10
|
60
|
|
14
|
DBF－7Q12
|
500
|
11000
|
90
|
58
|
|
15
|
DBF—8Q6
|
φ800
|
1000
|
16000
|
216
|
3.80
|
1.50
|
75
|
|
16
|
DBF—8Q8
|
750
|
13500
|
95
|
2.40
|
0.75
|
67
|
|
17
|
DBF—8Q10
|
600
|
12300
|
60
|
2.10
|
0.55
|
62
|
|
18
|
DBF—8.5Q6
|
φ850
|
1000
|
16000
|
200
|
4.00
|
1.50
|
73
|
|
19
|
DBF—8.5Q6
|
21500
|
6.50
|
2.20
|
75
|
|
20
|
DBF—8.5Q8
|
750
|
19000
|
165
|
4.73
|
1.50
|
70
|
|
21
|
DBF—9Q6
|
φ900
|
1000
|
16000
|
216
|
4.00
|
1.50
|
75
|
|
22
|
DBF2—9Q6
|
200
|
4.50
|
73
|
|
23
|
DBF—9Q8
|
750
|
16000
|
150
|
3.60
|
380
|
50
|
1.10
|
68
|
|
24
|
DBF2—9Q8
|
180
|
4.50
|
1.50
|
72
|
|
25
|
DBF—9Q10
|
600
|
13000
|
85
|
2.10
|
0.55
|
65
|
|
26
|
DBF—9Q12
|
500
|
13500
|
65
|
61
|
|
27
|
DBF—9Q12
|
18500
|
60
|
63
|
|
28
|
DBF5—9Q12
|
13500
|
65
|
61
|
|
29
|
DBF5-7.56Q8
|
φ756
|
750
|
11000
|
110
|
2.4
6.3
6.0
|
0.75
2.2
|
64
|
|
30
|
DBF-10Q8
|
φ1000
|
21000
25000
|
233
185
|
70
|
