JF-400,变压器风扇

2016-08-07 13:45487

信息概况

价格：未填
型号： JF-400,变压器风扇
发货：3天内

发送询价

JF-400,变压器风扇

1. 产品概述

1.1 BF系列变压器风扇适用于大中型变压器的冷却系统，它是依据机械行业标准JB/T9642-1999《变压器风扇》等标准设计制造的，该产品吸取了国内外同类产品的优点，具有优良的空气动力性能和噪声低、效率高、防护分级高、安全可靠等特点，是目前国内先进的变压器专用风扇。

变压器风扇由单级轴流式叶轮和专用电动机构成。叶片为等厚板形和机翼形。电动机采用进口低噪声轴承，轴端采用特殊防水结构，止口等部位涂609#高分子液态密封胶密封，具有良好的防护作用，电动机外壳防护分级为IP55，适用于户外使用。

2. 型号说明

2.1 型号含义

2.2 代号含义

代号	吹风方向		环境代号
	Q	H	W	TH	TA
含义	前吹(空气由电动机流向叶轮)	后吹(空气从叶轮流向电动机)	一般地区(略)	湿热带	干热带

3. 环境条件

3.1 周围空气温度：－40℃～75℃

3.2 空气相对湿度：最湿**平均最大相对湿度为95%，同时该**平均最低温度为25℃。

3.3 海拔不超过1000m（超过1000m时电机温升应按标准进行修正）。

3.4 太阳辐射最大强度：0.98KW/m2。

3.5 最大降雨强度：50mm/10min。

3.6 砂尘、冰、雪、霜、露：有。

3.7 电机采用B级绝缘，当海拔不超过1000m，周围空气温度不超过75℃，其定子绕组的温度限值（电阻法）不超过45K，轴承允许温度（温度计法）不超过95℃。

3.8 采用低噪声轴承，在正常的使用条件下，能承受额定负载连续运行，其使用寿命为10年，并能保证在第一次大修前安全运行时间不少于5年。

4. 订货说明

4.1订货时请详细说明产品型号、技术参数及安装结构型式等。

4.2订购配件时请说明整机型号与配件名称及规格。

4.3本说明书中产品技术参数及安装尺寸仅供用户参考，若数据有变动，以供需双方协议为准，恕不更正。

4.4如有特殊要求，经双方协商后，可供应特殊规格型号产品。

附表一:BF系列变压器风扇产品型号与技术参数

序号No.	型号 Type	叶轮直径 mm	同步转速 r/min	风量 m3/h	全压 Pa	电流 A	电压 V	频率 Hz	功率 kW	噪声 dB(A)	重量 kg
01	JF-400	Φ410	1500	4200	103	0.81	380	50	0.25	74	16
02	BF2-4Q4	Φ390	1500	4100	85	0.65	380	50	0.18	74	8
03	BF2-4Q4	Φ410	1500	4200	103	0.81	380	50	0.25	74	12
04	BF-5Q4	Φ500	1500	5600	144	1.24	380	50	0.40	75	17
05	BF-5H4	Φ500	1500	5600	144	1.24	380	50	0.40	75	17
06	BF2-5Q4	Φ500	1500	5600	144	1.10	380	50	0.37	75	13
07	BF2-5Q4	Φ500	1500	7000	185	1.50	380	50	0.55	75	14
08	BF2-5H4	Φ500	1500	7000	185	1.50	380	50	0.55	75	14
09	BF2-6Q6	Φ600	1000	6240	118	2.00	380	50	0.75	75	55
10	BF2-6.3Q6	Φ630	1000	7500	176	2.00	380	50	0.75	72	52
11	BF2-6.3Q6	Φ626	1000	7500	176	2.00	380	50	0.75	72	52
12	BF2-7Q6	Φ700	1000	13500	98	2.30	380	50	0.75	79	46
13	BF2-7.5Q6	Φ750	1000	14200	150	4.00	380	50	1.50	76	38
14	BF5-7.56Q8	Φ756	750	14000	130	2.40	380	50	0.75	67	45
15	BF2-8Q6	Φ800	1000	16000	216	3.80	380	50	1.50	75	49
16	BF3-8Q6	Φ800	1000	16000	216	3.80	380	50	1.50	75	48
17	BF4-8Q6	Φ800	1000	16000	160	4.00	380	50	1.50	76	48
18	BF2-9Q6	Φ900	1000	16000	216	4.00	380	50	1.50	77	49
19	BFJ-7.56Q6	Φ756	1000	14200	120	2.90	380	50	1.10	74	37
20	BFJ-8.5Q6	Φ850	1000	22500	216	6.50	380	50	2.20	80	101
21	BFJ-8.5Q8	Φ850	750	17000	130	6.10	380	50	1.70	80	101

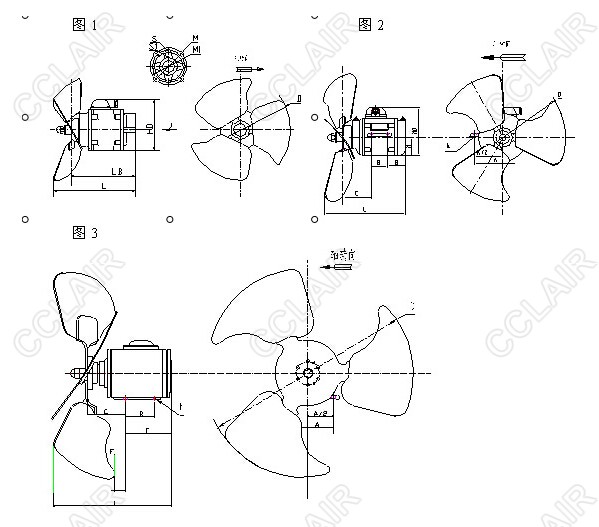

附表二:BF系列变压器风扇安装尺寸

序号	型号	D	M	M1	S	S1	L	LB	HD	备注
01	JF-400	φ410	φ65	φ105	4-M10	4-M8	300	230	170	图1
02	BF2-4Q4	φ390	φ65	φ105	4-M10	4-M8	220	155	125	图1
03	BF2-4Q4	φ410	φ65	φ105	4-M10	4-M8	300	225	175	图1

序号	型号	A	B	C	D	E	H	K	L	HD	备注
04	BF -5Q4	170	50	102	φ500	125	0	4-φ12	330	175	图2
05	BF -5H4	170	50	102	φ500	125	0	4-φ12	330	175	图2
06	BF2-5Q4	170	50	102	φ500	75	0	4-φ12	285	175	图2
07	BF2-5Q4	170	50	102	φ500	75	0	4-φ12	285	175	图2
08	BF2-5H4	170	50	102	φ500	75	0	4-φ12	285	175	图2
09	BF2-6Q6	240	100	170	φ600	68	0	4-φ15	450	250	图3
10	BF2-6.3Q6	216	100	116	φ630	79	112	4-φ15	425	257	图3
11	BF2-6.3Q6	216	100	116	φ626	79	112	4-φ15	425	257	图3
12	BF2-7Q6	140	100	110	φ700	65	90	4-φ15	410	175	图3
13	BF2-7.5Q6	160	140	80	φ750	70	90	4-φ10	455	200	图3
13	BF2-7.5Q6	140	125	80	φ750	70	90	4-φ10	430	245	图3
14	BF5-7.56Q8	140	125	88	φ756	82	90	4-Φ13	430	245	图3
15	BF2-8Q6	216	125	170	φ800	70	112	4-φ15	475	257	图3
16	BF3-8Q6	160	140	140	φ800	65	100	4-φ15	455	200	图3
17	BF4-8Q6	160	140	140	φ800	65	100	4-φ15	455	200	图3
18	BF2-9Q6	160	140	140	φ900	65	100	4-φ15	455	200	图3
18	BF2-9Q6	216	125	170	φ900	70	112	4-φ15	475	257	图3
19	BFJ-7.56Q6	140	125	110	φ756	70	90	4-φ13	440	175	图3
20	BFJ-8.5Q6	216	178	94	φ850	70	132	4-φ15	467	320	图3
21	BFJ-8.5Q8	216	178	94	φ850	70	132	4-φ15	467	320	图3

BF2-4Q4,BF-5Q4,BF-5H4,BF2-5Q4,BF2-5H4,BF2-6Q6,BF2-6.3Q6,BF2-7Q6,BF2-7.5Q6,BF5-7.56Q8,BF2-8Q6,BF3-8Q6,BF4-8Q6,BF2-9Q6,BFJ-7.56Q6,BFJ-8.5Q6,BFJ-8.5Q8,JF-400
