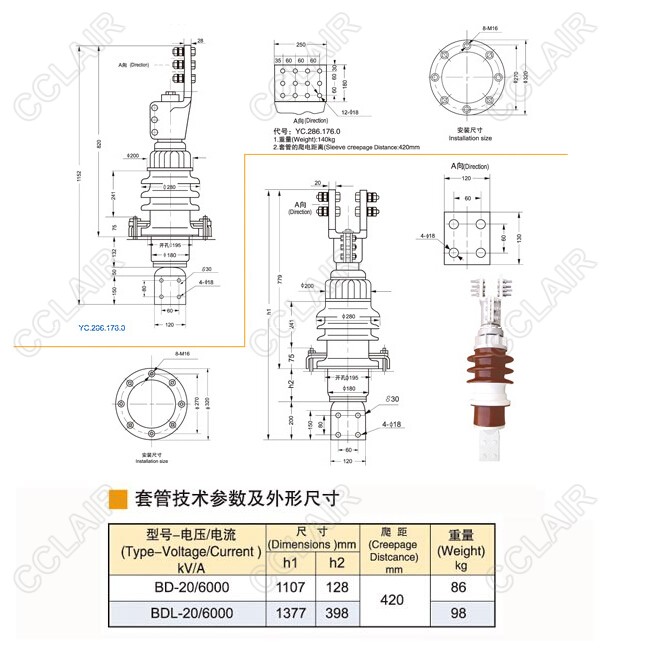

BD-20/6000,BDL-20/6000,变压器套管

1 简介：

变压器套管是变压器箱外的主要绝缘装置，变压器绕组的引出线必须穿过绝缘套管，使引出线之间及引出线与变压器外壳之间绝缘，同时起固定引出线的作用。因电压等级不同，绝缘套管有纯瓷套管、充油套管和电容套管等形式。纯瓷套管多用于10kV及以下变压器，它是在瓷套管中穿一根导电铜杆，瓷套内为空气绝缘。充油套管多用在35kV级变压器，它是在瓷套管充油，在瓷套管内穿一根导电铜杆，铜杆外包绝缘纸。电容式套管由主绝缘电容芯子，外绝缘上下瓷件，连接套筒，油枕，弹簧装配，底座，均压球，测量端子，接线端子，橡皮垫圈，绝缘油等组成。它用于100kV以上的高电压变压器上。



2 结构：

接线板、瓷件、导电杆和筹铝合金法兰组成。
主绝缘主要由瓷套和油隙构成，属于不击穿、免维护部件。
