变压器配件————吸湿器

1 简介：

 变压器吸湿器，又叫变压器呼吸器，或者变压器干燥剂，电网中使用的大中型变压器一般都配备有吸湿器。这种吸湿器是一种装有变色硅胶等吸湿剂材料的玻璃容器，起过滤空气中水分，仿制变压器绝缘油老化的一种装置。进入主变的空气通过吸湿器过滤掉空气中的灰尘和水分，使得干燥纯净的空气进入主变。

    变压器吸湿器的重要性：变压器若与未经净化的空气直接接触，吸入了空气中的杂质和水分后，整台变压器的变压器油就会变质。特别是100千伏安以上的变压器，其体积相对要大、接触面也广，变压器油更易受潮。如果吸湿器未安装或者长期没有更换，维修人员就无法通过变压器油色的变化来诊断。一旦变压器油受潮，假如供电应急抢修人员能听到变压器内发出的异常声音，用单、双倍电桥，摇表对变压器进行全面“体检”，发现其绝缘油未达标的事实，对变压器作吊芯处理，时间还来得及。否则，如果长期不管，不仅会烧坏变压器，还会殃及其他带电线路的安全、可靠、稳定运行。 因此，为了更好地保护变压器，请不要忽视吸湿器的安装。

    吸湿剂在未吸湿前，呈兰色，装入呼吸器后色泽鲜艳，便于观察。如果吸湿剂吸入足够的水份就处于饱和状态而变成白色。值班人员可通过呼吸器内硅胶颜色的变化，来判断硅胶是否潮解。当硅胶部分占到整体的三分之一以上时，就应该更换。

2 安装：

  安装时，先卸掉变压器油枕下与吸湿器联接管上的密封挡板及密封垫，换上密封圈后装上吸湿器；然后拧下吸湿器下部的盛油杯，去掉下口密封垫，在盛油杯中加入1/3容量合格的变压器油后再拧到吸湿器上即可。如变压器在出厂时吸湿器已经装上，则只需要安装工程竣工之前把吸湿器下盛油杯卸开，去掉密封垫，在盛油杯中加入1/3容量合格的变压器油再装上即可(不必装的过紧)。

3  更换硅胶

更换硅胶时，应注意以下几个方面的作用：

(１) 更换硅胶应在晴好的天气进行，并注意保持与带电部分的安全距离。

(２) 硅胶的装入量以占呼吸器容积的三分之二为宜。

(３) 换下来的硅胶可用大勺翻炒加热烘干，可继续使用，以降低运行费用。

(４) 应用时将油杯内的油更换，并加入足量合格的新油。

(5)应将重瓦斯保护改接信号

(6)取下呼吸器时应将连管堵住，防止回收空气

(7)换上干燥的硅胶后，应使油封内的油没过呼气嘴并将呼吸器密封。

在日常的巡视检查中，应注意观察呼吸器内硅胶的颜色变化，特别是在雨季，空气湿度大，硅胶的潮解速度加快，硅胶变色后，应及时更换。呼吸器下的油杯在安装时应松紧适度。旋得过紧，呼吸器无法工作；旋得过松则不起过滤空气的作用。

对于闲置的变压器和６６kV仪用电流互感器，其呼吸器亦应及时检查更换吸湿剂和油，因为随着温度的变化，容器内的油面也在变动，呼吸作用仍在进行。此时如忽视检查呼吸器，则极易使这些设备受潮，造成不应有的损失。

 4  选型

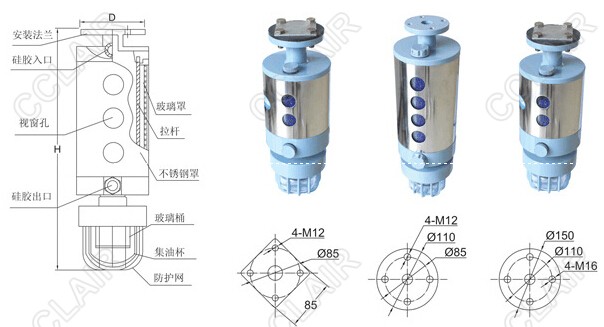

吸湿器按硅胶可分为白色硅胶吸湿器和变色硅胶吸湿器；按功能可分为普通（或单吸）吸湿器和双呼吸吸湿器。 吸湿器硅胶颜色为：白色、蓝色两种型号： 0.1kg 、 0.2kg 、 0.5kg 、 1kg 、 2kg 、 3kg 、 5kg 、8kg、 10kg 技术参数：

适应环境： -30 ～ 43 ℃ ； 通气阻力： ≤0.01Mpa ；

吸附材料：细孔硅胶 75% ，显色硅胶 25% ，材料颗粒 φ2 -6mm ； 吸附能力：（在温度 20 ℃ 时）

1： 0.2Kg 配用 80KVA 以下配变

2：0.5Kg 配用 200KVA 以下配变

3：0.7Kg 配用 200KVA 以下配变

4：1.0Kg 配用 630KVA 以下配变

5：1.5Kg 配用 2000KVA 以下配变

6：2Kg 配用 3150KVA 以下配变

7：3Kg 配用 10000KVA 以下主变

8：4Kg 配用 31500KVA 以下主变

9：5Kg 配用 50000KVA 以下主变

10：6Kg 配用 100000KVA 以下主变

11：7Kg 配用 180000KVA 以下主变

12：8Kg 配用 300000KVA 左右主变

13：10Kg 配用 500000KVA 左右主变
