PHF03-M5,PHF04-M5,PHF06-M5,PHF08-01,PHF10-01,PHF12-02,PHF04-M6,PHF06-M6,快插式管接头
2016-04-23 11:11496
信息概况
  • 价格：未填
  • 型号：PHF03-M5,PHF04-M5,PHF06-M5,PHF08-01,PHF10-01,PHF12-02,PHF04-M6,PHF06-M6,
  • 发货：3天内
发送询价
PHF03-M5,PHF04-M5,PHF06-M5,PHF08-01,PHF10-01,PHF12-02,PHF04-M6,PHF06-M6,快插式管接头
PHF04-01,PHF04-02,PHF06-01,PHF06-02,PHF06-03,PHF06-04,PHF08-02,PHF08-03,PHF08-04,

PHF10-02,PHF10-03,PHF10-04,PHF12-03,PHF12-04,

Model ￠D ￠P T1 T2 L1 L2 E1 E2 A1 A2 B H(Hex) ORIFICE WEIGHT(g) BOX(EA)
PHF03-M5 3 7.8 M5*0.8p M5*0.8p 9.6 20 16.6 5 3.6 6 11.3 8 2 7 100
PHF04-M5 4 10.5 M5*0.8p M5*0.8p 10.3 20 20.2 5 3.6 6 14.8 8 2 7 50
PHF04-M6 4 10.5 M6*1.0p M6*1.0p 12 25 23.3 7 4.1 8 14.8 11 2.5 16 50
PHF04-01 4 10.5 R 1/8 Rc 1/8 14.9 30.7 23.3 7 8 9 15.3 14 3 20 50
PHF04-02 4 10.5 R 1/4 Rc 1/4 17.4 35.5 25.3 9 10 11 15.3 17 3 31 50
PHF06-M5 6 12.5 M5*0.8p M5*0.8p 11.4 20 22.7 5 3.6 6 16.4 8 2 9 50
PHF06-M6 6 12.5 M6*1.0p M6*1.0p 12 25 24.2 7 4.1 8 16.4 11 3 16 50
PHF06-01 6 12.5 R 1/8 Rc /18 14.9 30.7 24.2 7 8 9 16.4 14 4.5 20 50
PHF06-02 6 12.5 R 1/4 Rc 1/4 17.4 35.5 26.2 9 10 11 16.4 17 5 32 50
PHF06-03 6 12.5 R 3/8 Rc 3/8 19.9 41.2 27.7 11 11 13 16.4 21 5 55 25
PHF06-04 6 12.5 R 1/2 Rc 1/2 24 49.5 30.7 14 14 15 16.4 24 5 65 25
PHF08-01 8 14.8 R 1/8 Rc 1/8 16 30.7 25.9 7 8 9 18.3 14 5 22 50
PHF08-02 8 14.8 R 1/4 Rc 1/4 18.2 35.5 27.9 9 10 11 18.3 17 6.6 32 50
PHF08-03 8 14.8 R 3/8 Rc 3/8 19.9 41.2 28.9 11 11 13 18.3 21 6 56 25
PHF08-04 8 14.8 R 1/2 Rc 1/2 24 49.5 31.8 14 14 15 18.3 24 6.5 85 20
PHF10-01 10 17.5 R 1/8 Rc 1/8 17.5 30.7 28.1 7 8 9 19.7 14 5 30 25
PHF10-02 10 17.5 R 1/4 Rc 1/4 19.7 35.5 29.9 9 10 11 19.7 17 6.4 34 25
PHF10-03 10 17.5 R 3/8 Rc 3/8 21.2 41.2 31 11.2 11 13 19.7 21 8.2 58 25
PHF10-04 10 17.5 R 1/2 Rc 1/2 24 49.5 33.4 14 14 15 19.7 24 8 86 20
PHF12-02 12 20.5 R 1/4 Rc 1/4 21.2 35.5 33.3 9 10 11 22.4 17 7 55 25
PHF12-03 12 20.5 R 3/8 Rc 3/8 22 41.2 33.7 11.5 11 13 21.9 21 9.6 62 25
PHF12-04 12 20.5 R 1/2 Rc 1/2 25.5 49.5 36.1 14 14 15 21.9 24 9.5 90 20

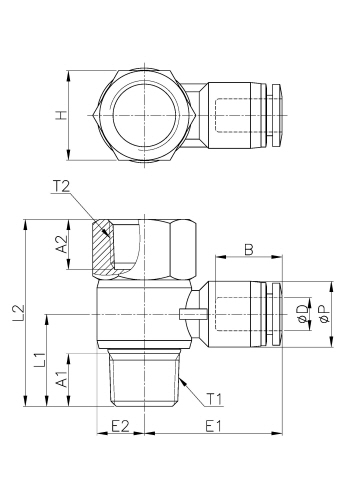

外形尺寸
