PHF04-G01,PHF06-G01,PHF08-G01,PHF10-G01,PHF12-G02,快插式管接头
2016-04-23 09:32370
信息概况
  • 价格：未填
  • 型号：PHF04-G01,PHF06-G01,PHF08-G01,PHF10-G01,PHF12-G02,
  • 发货：3天内
发送询价

PHF04-G01,PHF06-G01,PHF08-G01,PHF10-G01,PHF12-G02,快插式管接头

Model ∅D ∅P T1 T2 L1 L2 E1 E2 A1 A2 B H(Hex) ORIFICE WEIGHT(g) EA(BOX)
PHF04-G01 4 10.5 G 1/8 G 1/8 14 33.9 23.3 7.7 5 9 14.8 14 3.2 22 50
PHF04-G02 4 10.5 G 1/4 G 1/4 17.5 42.4 25.1 9.3 6.5 12 14.8 17 3.2 39 50
PHF04-G03 4 10.5 G 3/8 G 3/8 17.5 44.4 27 11.2 6.5 13 14.8 21 3.2 60 25
PHF04-G04 4 10.5 G 1/2 G 1/2 20 49.9 29 13.4 8 16 14.8 24 3.2 75 25
PHF06-G01 6 12.5 G 1/8 G 1/8 14 33.9 24.1 7.7 5 9 16.4 14 4 22 50
PHF06-G02 6 12.5 G 1/4 G 1/4 17.5 42.4 26 9.3 6.5 12 16.4 17 5 39 50
PHF06-G03 6 12.5 G 3/8 G 3/8 17.5 44.4 27.9 11.2 6.5 13 16.4 21 5 61 25
PHF06-G04 6 12.5 G 1/2 G 1/2 20 49.9 29.3 13.4 8 16 16.4 24 5 76 25
PHF08-G01 8 14.5 G 1/8 G 1/8 14 33.9 25.6 7.7 5 9 18.3 14 5 25 50
PHF08-G02 8 14.5 G 1/4 G 1/4 17.5 42.4 27.4 9.3 6.5 12 18.3 17 7 40 50
PHF08-G03 8 14.5 G 3/8 G 3/8 17.5 44.4 29.3 11.2 6.5 13 18.3 21 7 62 25
PHF08-G04 8 14.5 G 1/2 G 1/2 20 49.9 30.7 13.4 8 16 18.3 24 7 78 20
PHF10-G01 10 17.5 G 1/8 G 1/8 14 33.9 28.1 7.7 5 9 20.2 14 5 27 25
PHF10-G02 10 17.5 G 1/4 G 1/4 17.5 42.4 29.8 9.3 6.5 12 20.2 17 8 44 25
PHF10-G03 10 17.5 G 3/8 G 3/8 17.5 44.4 31.9 11.2 6.5 13 20.2 21 8 64 25
PHF10-G04 10 17.5 G 1/2 G 1/2 20 49.9 33.7 13.4 8 16 20.2 24 8 80 20
PHF12-G02 12 20.5 G 1/4 G 1/4 17.5 42.4 33 9.3 6.5 12 22.9 17 8 44 25
PHF12-G03 12 20.5 G 3/8 G 3/8 17.5 44.4 35.1 11.2 6.5 13 22.9 21 8 68 25
PHF12-G04 12 20.5 G 1/2 G 1/2 20 49.9 37.4 13.4 8 16 22.9 24 8 90 20

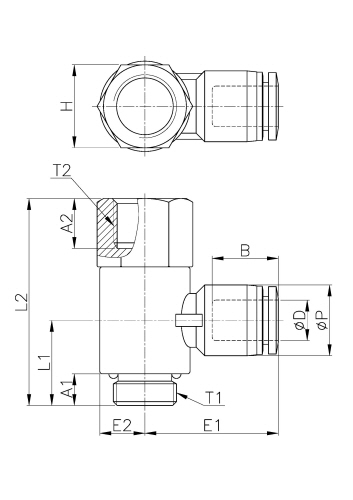

外形尺寸

PHF04-G02,PHF04-G03,PHF04-G04,PHF06-G02,PHF06-G03,PHF06-G04,PHF08-G02,
PHF08-G03,PHF08-G04,PHF10-G02,PHF10-G03,PHF10-G04,PHF12-G03,PHF12-G04,
