PH04-G01,PH06-G01,PH08-G01,PH10-G02,PH12-G03,快插式管接头
2016-04-23 09:25383
信息概况
  • 价格：未填
  • 型号：PH04-G01,PH06-G01,PH08-G01,PH10-G02,PH12-G03,
  • 发货：3天内
发送询价

PH04-G01,PH06-G01,PH08-G01,PH10-G02,PH12-G03,快插式管接头

Model ∅D ∅P T L1 L2 E1 E2 A B H(Hex) ORIFICE WEIGHT(g) EA(BOX)
PH04-G01 4 10.5 G 1/8 14.3 24.7 23.3 7 5 15.3 8 3 15 50
PH04-G02 4 10.5 G 1/4 16.1 28.3 25.3 9 6.5 15.3 12 3 25 50
PH06-G01 6 12.5 G 1/8 14.3 24.7 24.2 7 5 16.4 8 4.5 16 50
PH06-G02 6 12.5 G 1/4 16.1 28.3 26.2 9 6.5 16.4 12 5 26 50
PH06-G03 6 12.5 G 3/8 19.9 33 27.7 11 6.5 16.4 14 5 50 25
PH08-G01 8 14.5 G 1/8 13.2 24.7 25.9 7 5 18.3 8 5 17 50
PH08-G02 8 14.5 G 1/4 15.4 28.3 27.9 9 6.5 18.3 12 6.6 26 50
PH08-G03 8 14.5 G 3/8 19.9 33 28.9 11 6.5 18.3 14 6 50 25
PH08-G04 8 14.5 G 1/2 22.2 37.7 31.8 14 8 18.3 19 6.5 70 25
PH10-G02 10 17.5 G 1/4 17.4 28.3 29.9 9 6.5 19.7 12 6.4 28 25
PH10-G03 10 17.5 G 3/8 18.6 33 31 11 6.5 19.7 14 8.2 50 25
PH10-G04 10 17.5 G 1/2 22.2 37.7 33.4 14 8 19.7 19 8 73 20
PH12-G03 12 20.5 G 3/8 17.8 33 33.7 11 6.5 21.9 14 9.6 53 25
PH12-G04 12 20.5 G 1/2 20.7 37.7 36.1 14 8 21.9 19 9.5 78 20

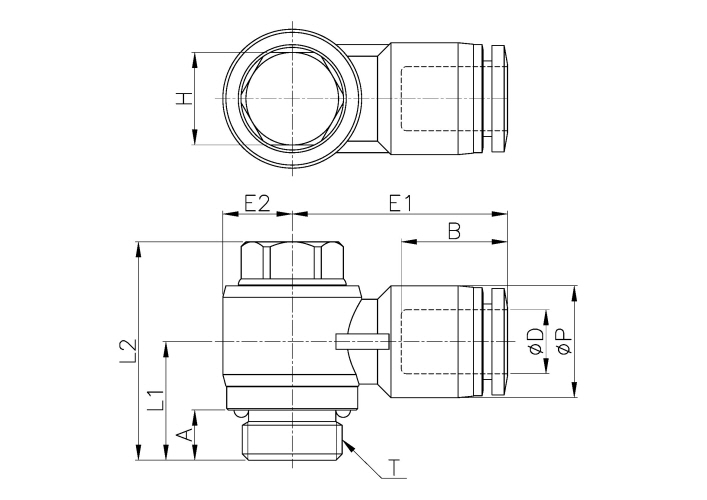

外形尺寸

PH04-G02,PH06-G02,PH06-G03,PH08-G02,PH08-G03,PH08-G04,PH10-G03,PH10-G04,PH12-G04,
