PT04-G01,PT06-G01,PT08-G01,PT10-G01,PT12-G02,PT16-G03,快插式管接头
2016-04-23 09:18476
信息概况
  • 价格：未填
  • 型号：PT04-G01,PT06-G01,PT08-G01,PT10-G01,PT12-G02,PT16-G03,
  • 发货：3天内
发送询价

PT04-G01,PT06-G01,PT08-G01,PT10-G01,PT12-G02,PT16-G03,快插式管接头

Model ∅D ∅P T L E A B H(Hex) ORIFICE WEIGHT(g) EA(BOX)
PT04-G01 4 10.5 G 1/8 21.5 18.5 5 14.8 14 3 11 100
PT04-G02 4 10.5 G 1/4 23.5 18.5 6.5 14.8 17 3 16 100
PT04-G03 4 10.5 G 3/8 23 18.5 6.5 14.8 20 3 23 50
PT06-G01 6 12.5 G 1/8 23.5 20.3 5 16.4 14 4 17 50
PT06-G02 6 12.5 G 1/4 25.5 20.3 6.5 16.4 17 4 23 50
PT06-G03 6 12.5 G 3/8 25 20.3 6.5 16.4 20 4 26 50
PT08-G01 8 15 G 1/8 25 22.6 5 18.3 14 6 23 50
PT08-G02 8 15 G 1/4 27 22.6 6.5 18.3 17 6 27 50
PT08-G03 8 15 G 3/8 26.5 22.6 6.5 18.3 20 6 31 50
PT08-G04 8 15 G 1/2 28 22.6 8 18.3 24 6 51 25
PT10-G01 10 17.5 G 1/8 25.5 25.2 5 20.2 17 6 36 25
PT10-G02 10 17.5 G 1/4 27.5 25.2 6.5 20.2 17 8 40 25
PT10-G03 10 17.5 G 3/8 27 25.2 6.5 20.2 20 8 41 25
PT10-G04 10 17.5 G 1/2 28.5 25.2 8 20.2 24 8 60 25
PT12-G02 12 20.5 G 1/4 30.4 28.7 6.5 22.9 19 8 47 25
PT12-G03 12 20.5 G 3/8 29.9 28.7 6.5 22.9 20 10 56 25
PT12-G04 12 20.5 G 1/2 31.4 28.7 8 22.9 24 10 76 20
PT16-G03 16 25.5 G 3/8 40.8 32.8 6.5 24.1 24 10 77 12
PT16-G04 16 25.5 G 1/2 41.8 32.8 8 24.1 24 13 97 12

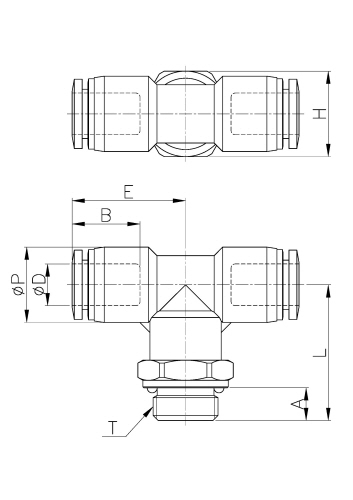

外形尺寸




PT04-G02,PT04-G03,PT06-G02,PT06-G03,PT08-G02,PT08-G03,PT08-G04,PT10-G02,PT10-G03,
PT10-G04,PT12-G03,PT12-G04,PT16-G04,
