管接头
首页 > 了解产品 > 阀门 流体控制 > 阀门管件配件 > 管接头
PAT04-01(2),PAT06-01(2),PAT08-01(2),PAT10-01(2),PAT12-02(2),快插式管接头
2016-04-22 17:17448
信息概况
  • 价格：未填
  • 型号：PAT04-01(2),PAT06-01(2),PAT08-01(2),PAT10-01(2),PAT12-02(2),
  • 发货：3天内
发送询价
PAT04-01(2),PAT06-01(2),PAT08-01(2),PAT10-01(2),PAT12-02(2),快插式管接头
PAT04-02(2),PAT04-03(2),PAT04-04(2),PAT06-02(2),PAT06-03(2),PAT06-04(2),PAT08-02(2),

PAT08-03(2),PAT08-04(2),PAT10-02(2),PAT10-03(2),PAT10-04(2),PAT12-03(2),PAT12-04(2),

Model ￠D  ￠P  T L1 L2 N E A B J H(Hex) ORIFICE WEIGHT(g) BOX(EA)
PAT04-01(2) 4 10.5 R 1/8 22.5 51.8 10.5 21.4 8 14.8 17.9 14 3.2 40 25
PAT04-02(2) 4 10.5 R 1/4 27.5 62.8 10.5 22.9 10 14.8 21.9 17 3.2 62 25
PAT04-03(2) 4 10.5 R 3/8 29 64.8 10.5 26.1 11 14.8 21.9 21 3.2 95 16
PAT04-04(2) 4 10.5 R 1/2 34.1 73.4 10.5 27.7 14 14.8 23.9 24 3.2 139 12
PAT06-01(2) 6 12.5 R 1/8 22.5 51.8 12.5 22.9 8 16.4 17.9 14 4 43 25
PAT06-02(2) 6 12.5 R 1/4 27.5 62.8 12.5 24.8 10 16.4 21.9 17 5 53 12
PAT06-03(2) 6 12.5 R 3/8 29 64.8 12.5 26.6 11 16.4 21.9 21 5 97 12
PAT06-04(2) 6 12.5 R 1/2 34.1 73.4 12.5 28.6 14 16.4 23.9 24 5 141 9
PAT08-01(2) 8 14.5 R 1/8 22.5 51.8 14.5 24.8 8 18.3 17.9 14 5 48 16
PAT08-02(2) 8 14.5 R 1/4 27.5 62.8 14.5 26.6 10 18.3 21.9 17 6 70 12
PAT08-03(2) 8 14.5 R 3/8 29 64.8 14.5 28.2 11 18.3 21.9 21 7 103 9
PAT08-04(2) 8 14.5 R 1/2 34.1 73.4 14.5 30.3 14 18.3 23.9 24 6 146 9
PAT10-01(2) 10 17.5 R 1/8 22.5 51.8 17.5 28.2 10 20.2 21.9 17 8 78 9
PAT10-02(2) 10 17.5 R 1/4 27.5 62.8 17.5 28.2 10 20.2 21.9 17 8 78 9
PAT10-03(2) 10 17.5 R 3/8 29 64.8 17.5 30.2 11 20.2 21.9 21 6 110 9
PAT10-04(2) 10 17.5 R 1/2 34.1 73.4 17.5 32.6 14 20.2 23.9 24 7 154 6
PAT12-02(2) 12 20.5 R 1/4 27.5 62.8 20.5 31.1 10 22.9 21.9 17 8 91 9
PAT12-03(2) 12 20.5 R 3/8 29 64.8 20.5 32.9 11 22.9 21.9 21 8 122 6
PAT12-04(2) 12 20.5 R 1/2 34.1 73.4 20.5 35.2 14 22.9 23.9 24 8 167 4

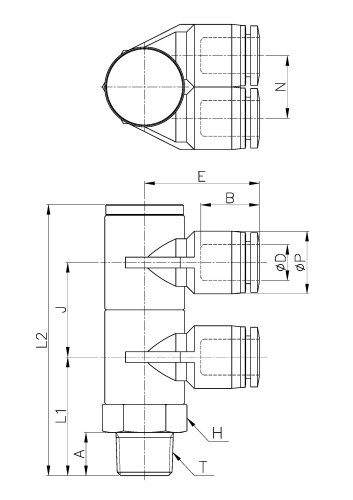

外形尺寸
