PAF04-M5,PAF06-01,PAF08-02,PAF10-02,PAF10-03,PAF12-03,PAF12-04,快插式管接头
2016-04-22 17:15355
信息概况
  • 价格：未填
  • 型号：PAF04-M5,PAF06-01,PAF08-02,PAF10-02,PAF10-03,PAF12-03,PAF12-04
  • 发货：3天内
发送询价

PAF04-M5,PAF06-01,PAF08-02,PAF10-02,PAF10-03,PAF12-03,PAF12-04,快插式管接头




Model ￠D  ￠P  T1 T2 L1 L2 J E1 E2 A1 A2 B H(Hex) ORIFICE WEIGHT(g) BOX(EA)
PAF04-M5 4 10.3 M5*0.8p M5*0.8p 10.3 20 10.3 19.4 5 3.6 6 14.8 8 2 8 50
PAF06-01 6 12.5 R 1/8 Rc 1/8 14.9 30.7 12.5 23.1 7 8 9 16.4 14 3.5 22 25
PAF08-02 8 14.8 R 1/4 Rc 1/4 18.3 35.5 14.8 27.9 9 10 11 18.3 17 6.5 38 25
PAF10-02 10 17.5 R 1/4 Rc 1/4 19.7 35.5 17.5 30.9 9 10 11 20.2 17 5.1 39 25
PAF10-03 10 17.5 R 3/8 Rc 3/8 20.6 41.2 17.5 30.9 11.3 11 13 20.2 21 7.2 61 20
PAF12-03 12 20.5 R 3/8 Rc 3/8 22.1 41.2 20.5 35.8 11.3 11 13 22.4 21 6.8 70 12
PAF12-04 12 20.5 R 1/2 Rc 1/2 25.2 49.5 20.5 36.3 14 14 15 22.4 24 6.8 92 12

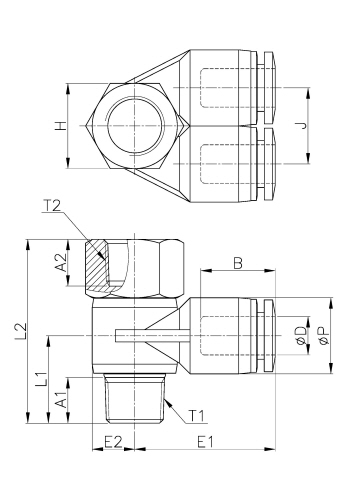

外形尺寸
