PL04-G01,PL06-G01,PL08-G01,PL10-G01,PL12-G02,PL14-G03,PL16-G03,快插式管接头
2016-04-22 14:32366
信息概况
  • 价格：未填
  • 型号：PL04-G01,PL06-G01,PL08-G01,PL10-G01,PL12-G02,PL14-G03,PL16-G03,
  • 发货：3天内
发送询价
PL04-G01,PL06-G01,PL08-G01,PL10-G01,PL12-G02,PL14-G03,PL16-G03,快插式管接头
PL04-G02,PL04-G03,PL06-G02,PL06-G03,PL08-G02,PL08-G03,PL08-G04,PL10-G02,PL10-G03,PL10-G04,

PL12-G03,PL12-G04,PL14-G04,PL16-G04,

Model ∅D ∅P T L E A B H(Hex) ORIFICE WEIGHT(g) EA(BOX)
PL04-G01 4 10.5 G 1/8 21.5 18.5 5 14.8 14 3 13 100
PL04-G02 4 10.5 G 1/4 23.5 18.5 6.5 14.8 17 3 17 100
PL04-G03 4 10.5 G 3/8 23 18.5 6.5 14.8 20 3 22 50
PL06-G01 6 12.5 G 1/8 23.5 20.3 5 16.4 14 4 15 100
PL06-G02 6 12.5 G 1/4 25.5 20.3 6.5 16.4 17 4 18 100
PL06-G03 6 12.5 G 3/8 25 20.3 6.5 16.4 20 4 25 50
PL08-G01 8 14.8 G 1/8 25 22.9 5 18.3 14 6 16 50
PL08-G02 8 14.8 G 1/4 27 22.9 6.5 18.3 17 6 21 50
PL08-G03 8 14.8 G 3/8 26.5 22.9 6.5 18.3 20 6 25 50
PL08-G04 8 14.8 G 1/2 28 22.9 8 18.3 24 6 37 50
PL10-G01 10 17.5 G 1/8 25.5 24.6 5 20.2 17 6 23 50
PL10-G02 10 17.5 G 1/4 27.5 24.6 6.5 20.2 17 6 24 50
PL10-G03 10 17.5 G 3/8 27 24.6 6.5 20.2 20 6 28 50
PL10-G04 10 17.5 G 1/2 28.5 24.6 8 20.2 24 6 42 25
PL12-G02 12 20.5 G 1/4 30.4 28.7 6.5 22.9 19 8 36 25
PL12-G03 12 20.5 G 3/8 29.9 28.7 6.5 22.9 20 10 38 25
PL12-G04 12 20.5 G 1/2 31.4 28.7 8 22.9 24 10 45 25
PL14-G03 14 23.3 G 3/8 34 31.4 6.5 23.7 22 11 45 20
PL14-G04 14 23.3 G 1/2 35.5 31.4 8 23.7 24 12 50 20
PL16-G03 16 25.5 G 3/8 40.8 32.8 6.5 24.1 24 10 66 20
PL16-G04 16 25.5 G 1/2 41.8 32.8 8 24.1 24 13 70 20

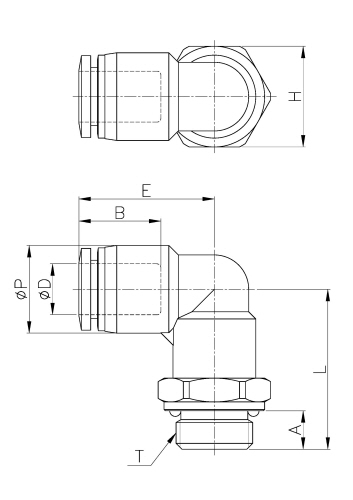

外形尺寸
