PA06-G01,PA08-G02,PA10-G02,PA10-G03,PA12-G03,PA12-G04,快插式管接头
2016-04-22 14:27288
信息概况
  • 价格：未填
  • 型号：PA06-G01,PA08-G02,PA10-G02,PA10-G03,PA12-G03,PA12-G04,
  • 发货：3天内
发送询价

PA06-G01,PA08-G02,PA10-G02,PA10-G03,PA12-G03,PA12-G04,快插式管接头

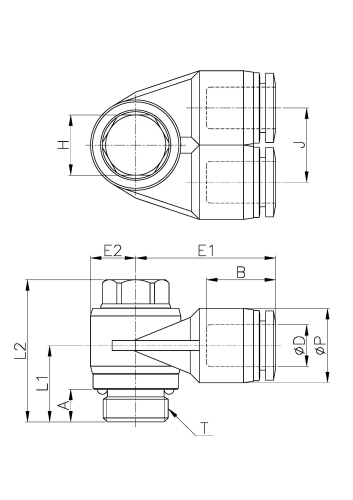

外形尺寸

Model ∅D ∅P T L1 L2 J E1 E2 A B H(Hex) ORIFICE WEIGHT(g) EA(BOX)
PA06-G01 6 12.5 G 1/8 14.3 24.7 12.5 23.1 7 5 16.4 8 3.5 20 25
PA08-G02 8 14.8 G 1/4 15.2 28.3 14.8 27.9 9 6.5 18.3 12 6.5 30 25
PA10-G02 10 17.5 G 1/4 16.9 28.3 17.5 30.9 9 6.5 20.2 12 5.1 34 25
PA10-G03 10 17.5 G 3/8 19.1 33 17.5 30.9 11.3 6.5 20.2 14 7.2 58 20
PA12-G03 12 20.5 G 3/8 17.6 33 20.5 35.8 11.3 6.5 22.4 14 6.8 61 12
PA12-G04 12 20.5 G 1/2 20.9 37.7 20.5 36.3 14 8 22.4 19 6.8 87 12
