PHT04-G01(2),PHT06-G01(2),PHT08-G01(2),PHT10-G01(2),PHT12-G02(2),快插式管接头
2016-04-22 14:18331
信息概况
  • 价格：未填
  • 型号：PHT04-G01(2),PHT06-G01(2),PHT08-G01(2),PHT10-G01(2),PHT12-G02(2
  • 发货：3天内
发送询价

PHT04-G01(2),PHT06-G01(2),PHT08-G01(2),PHT10-G01(2),PHT12-G02(2),快插式管接头

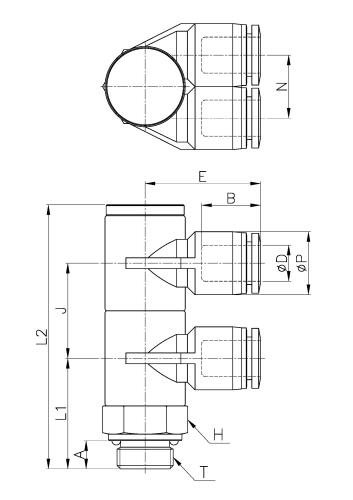

外形尺寸

Model ∅D ∅P T L1 L2 E A B J H(Hex) ORIFICE WEIGHT(g) EA(BOX)
PHT04-G01(2) 4 10.5 G 1/8 20.5 49.8 23.3 5 14.8 17.9 14 3.2 42 25
PHT04-G02(2) 4 10.5 G 1/4 25.5 60.8 25.1 6.5 14.8 21.9 17 3.2 65 25
PHT04-G03(2) 4 10.5 G 3/8 26 61.8 27 6.5 14.8 21.9 21 3.2 99 12
PHT04-G04(2) 4 10.5 G 1/2 29.6 68.9 29 8 14.8 23.9 24 3.2 140 12
PHT06-G01(2) 6 12.5 G 1/8 20.5 49.8 24.1 5 16.4 17.9 14 4 45 25
PHT06-G02(2) 6 12.5 G 1/4 25.5 60.8 26 6.5 16.4 21.9 17 5 68 20
PHT06-G03(2) 6 12.5 G 3/8 26 61.8 27.9 6.5 16.4 21.9 21 5 100 16
PHT06-G04(2) 6 12.5 G 1/2 29.6 68.9 29.3 8 16.4 23.9 24 5 142 12
PHT08-G01(2) 8 14.5 G 1/8 20.5 49.8 25.6 5 18.3 17.9 14 5 49 20
PHT08-G02(2) 8 14.5 G 1/4 25.5 60.8 27.4 6.5 18.3 21.9 17 7 72 20
PHT08-G03(2) 8 14.5 G 3/8 26 61.8 29.3 6.5 18.3 21.9 21 7 104 12
PHT08-G04(2) 8 14.5 G 1/2 29.6 68.9 30.7 8 18.3 23.9 24 7 146 12
PHT10-G01(2) 10 17.5 G 1/8 20.5 49.8 28.1 5 20.2 17.9 14 5 59 15
PHT10-G02(2) 10 17.5 G 1/4 25.5 60.8 29.8 6.5 20.2 21.9 17 8 83 12
PHT10-G03(2) 10 17.5 G 3/8 26 61.8 31.9 6.5 20.2 21.9 21 8 15 9
PHT10-G04(2) 10 17.5 G 1/2 29.6 68.9 33.7 8 20.2 23.9 24 8 155 9
PHT12-G02(2) 12 20.5 G 1/4 25.5 60.8 33 6.5 22.9 21.9 17 8 98 9
PHT12-G03(2) 12 20.5 G 3/8 26 61.8 35.1 6.5 22.9 21.9 21 8 127 9
PHT12-G04(2) 12 20.5 G 1/2 29.6 68.9 37.4 8 22.9 23.9 24 8 168 8
PHT04-G02(2),PHT04-G03(2),PHT04-G04(2),PHT06-G02(2),PHT06-G03(2),PHT06-G04(2),PHT12-G03(2),
PHT08-G02(2),PHT08-G03(2),PHT08-G04(2),PHT10-G02(2),PHT10-G03(2),PHT10-G04(2),PHT12-G04(2),
