PHT04-G01(1),PHT06-G01(1),PHT08-G01(1),PHT10-G01(1),PHT12-G02(1),快插式管接头
2016-04-22 14:15325
信息概况
  • 价格：未填
  • 型号：PHT04-G01(1),PHT06-G01(1),PHT08-G01(1),PHT10-G01(1),PHT12-G02(1),
  • 发货：3天内
发送询价

PHT04-G01(1),PHT06-G01(1),PHT08-G01(1),PHT10-G01(1),PHT12-G02(1),快插式管接头

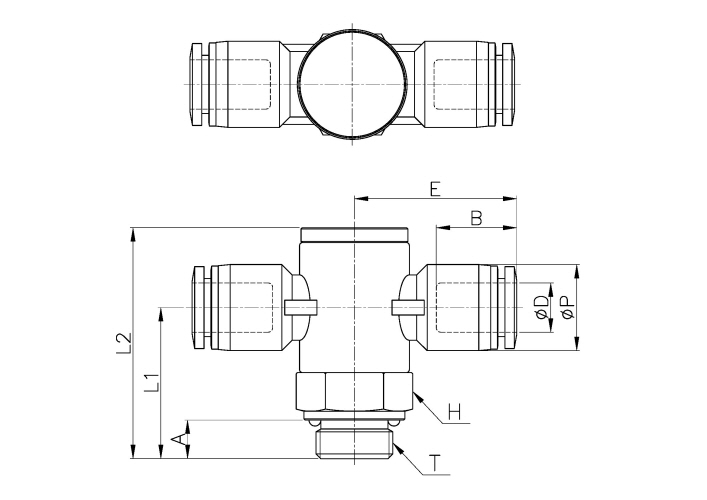

外形尺寸

Model ∅D ∅P T L1 L2 E A B H(Hex) ORIFICE WEIGHT(g) EA(BOX)
PHT04-G01(1) 4 10.5 G 1/8 20.5 31.9 23.3 5 14.8 14 3.2 30 25
PHT04-G02(1) 4 10.5 G 1/4 25.5 38.9 25.1 6.5 14.8 17 3.2 46 25
PHT04-G03(1) 4 10.5 G 3/8 26 39.9 27 6.5 14.8 21 3.2 68 25
PHT04-G04(1) 4 10.5 G 1/2 29.6 45.1 29 8 14.8 24 3.2 98 20
PHT06-G01(1) 6 12.5 G 1/8 20.5 31.9 24.1 5 16.4 14 4 31 25
PHT06-G02(1) 6 12.5 G 1/4 25.5 38.9 26 6.5 16.4 17 5 47 25
PHT06-G03(1) 6 12.5 G 3/8 26 39.9 27.9 6.5 16.4 21 5 70 25
PHT06-G04(1) 6 12.5 G 1/2 29.6 45.1 29.3 8 16.4 24 5 100 20
PHT08-G01(1) 8 14.5 G 1/8 20.5 31.9 25.6 5 18.3 14 5 33 25
PHT08-G02(1) 8 14.5 G 1/4 25.5 38.9 27.4 6.5 18.3 17 7 48 25
PHT08-G03(1) 8 14.5 G 3/8 26 39.9 29.3 6.5 18.3 21 7 71 25
PHT08-G04(1) 8 14.5 G 1/2 29.6 45.1 30.7 8 18.3 24 7 102 20
PHT10-G01(1) 10 17.5 G 1/8 20.5 31.9 28.1 5 20.2 14 5 37 25
PHT10-G02(1) 10 17.5 G 1/4 25.5 38.9 29.8 6.5 20.2 17 8 52 25
PHT10-G03(1) 10 17.5 G 3/8 26 39.9 31.9 6.5 20.2 21 8 75 25
PHT10-G04(1) 10 17.5 G 1/2 29.6 45.1 33.7 8 20.2 24 8 105 20
PHT12-G02(1) 12 20.5 G 1/4 25.5 38.9 33 6.5 22.9 17 8 60 20
PHT12-G03(1) 12 20.5 G 3/8 26 39.9 35.1 6.5 22.9 21 8 82 20
PHT12-G04(1) 12 20.5 G 1/2 29.6 45.1 37.4 8 22.9 24 8 112 15
PHT04-G02(1),PHT04-G03(1),PHT04-G04(1),PHT06-G02(1),PHT06-G03(1),PHT06-G04(1),PHT08-G02(1),
PHT08-G03(1),PHT08-G04(1),PHT10-G02(1),PHT10-G03(1),PHT10-G04(1),PHT12-G03(1),PHT12-G04(1),
