PHL04-G01(3),PHL06-G01(3),PHL08-G01(3),PHL10-G01(3),PHL12-G02(3),快插式管接头
2016-04-22 14:13323
信息概况
  • 价格：未填
  • 型号：PHL04-G01(3),PHL06-G01(3),PHL08-G01(3),PHL10-G01(3),PHL12-G02(3),
  • 发货：3天内
发送询价

PHL04-G01(3),PHL06-G01(3),PHL08-G01(3),PHL10-G01(3),PHL12-G02(3),快插式管接头




Model ∅D ∅P T L1 L2 E A B J H(Hex) ORIFICE WEIGHT(g) EA(BOX)
PHL04-G01(3) 4 10.5 G 1/8 20.5 67.7 23.3 5 14.8 17.9 14 3.2 48 25
PHL04-G02(3) 4 10.5 G 1/4 25.5 82.7 25.1 6.5 14.8 21.9 17 3.2 76 25
PHL04-G03(3) 4 10.5 G 3/8 26 83.7 27 6.5 14.8 21.9 21 3.2 117 25
PHL04-G04(3) 4 10.5 G 1/2 29.6 92.8 29 8 14.8 23.9 24 3.2 174 12
PHL06-G01(3) 6 12.5 G 1/8 20.5 67.7 24.1 5 16.4 17.9 14 4 50 25
PHL06-G02(3) 6 12.5 G 1/4 25.5 82.7 26 6.5 16.4 21.9 17 5 79 25
PHL06-G03(3) 6 12.5 G 3/8 26 83.7 27.9 6.5 16.4 21.9 21 5 115 20
PHL06-G04(3) 6 12.5 G 1/2 29.6 92.8 29.3 8 16.4 23.9 24 5 176 12
PHL08-G01(3) 8 14.5 G 1/8 20.5 67.7 25.6 5 18.3 17.9 14 5 53 25
PHL08-G02(3) 8 14.5 G 1/4 25.5 82.7 27.4 6.5 18.3 21.9 17 7 86 15
PHL08-G03(3) 8 14.5 G 3/8 26 83.7 29.3 6.5 18.3 21.9 21 7 121 15
PHL08-G04(3) 8 14.5 G 1/2 29.6 92.8 30.7 8 18.3 23.9 24 7 177 12
PHL10-G01(3) 10 17.5 G 1/8 20.5 67.7 28.1 5 20.2 17.9 14 5 59 12
PHL10-G02(3) 10 17.5 G 1/4 25.5 82.7 29.8 6.5 20.2 21.9 17 8 87 12
PHL10-G03(3) 10 17.5 G 3/8 26 83.7 31.9 6.5 20.2 21.9 21 8 128 12
PHL10-G04(3) 10 17.5 G 1/2 29.6 92.8 33.7 8 20.2 23.9 24 8 184 12
PHL12-G02(3) 12 20.5 G 1/4 25.5 82.7 33 6.5 22.9 21.9 17 8 98 8
PHL12-G03(3) 12 20.5 G 3/8 26 83.7 35.1 6.5 22.9 21.9 21 8 137 8
PHL12-G04(3) 12 20.5 G 1/2 29.6 92.8 37.4 8 22.9 23.9 24 8 194 8

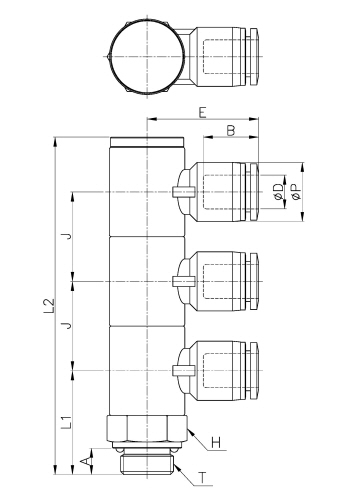

外形尺寸

PHL04-G02(3),PHL04-G03(3),PHL04-G04(3),PHL06-G02(3),PHL06-G03(3),PHL06-G04(3),PHL08-G02(3),
PHL08-G03(3),PHL08-G04(3),PHL10-G02(3),PHL10-G03(3),PHL10-G04(3),PHL12-G03(3),PHL12-G04(3),
