PHO4,PHO6,PHO8,PH10,PH12,PH1/4,PH5/16,PH3/8,PH5/32,PH3/16,PH1/2,快插式气动管接头
产品特点
1.快速安装，简单灵巧，节省空间。
2.形式多样，能满足任何气动布管需要。
3.安装完毕后，塑料管件仍可任意转向。
4.PC螺丝内侧有六角搬手孔，所以即使在狭窄处安装也十分容易。
5.由于是椭圆形压环，所以在狭窄处也容易分离管子。
6.螺纹处有垫圈或有密封胶处理。

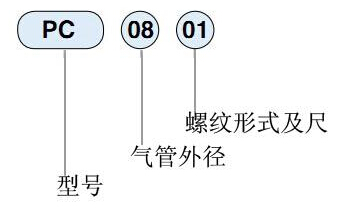

型号注释
技术参数
| 工作介质 |
压缩空气 |
| 使用压力范围 |
0~1.0Mpa |
| 负压 |
-750mm/Hg(10Toll) |
| 使用环境及介质温度 |
0~60℃ |
| 适用软管 |
尼龙管及PU管 |
气管外径
| |
公制 |
英制 |
| 编号 |
04 |
06 |
08 |
10 |
12 |
5/32 |
3/16 |
1/4 |
5/16 |
3/8 |
1/2 |
| 直径 |
Ø4 |
Ø6 |
Ø8 |
Ø10 |
Ø12 |
Ø5/32 |
Ø3/16 |
Ø1/4 |
Ø5/16 |
Ø3/8 |
Ø1/2 |
螺纹形式及尺寸
| |
公制 |
管螺纹 |
标准细牙螺纹 |
美标管螺纹（英制螺纹） |
| 编号 |
M5 |
M6 |
1 |
2 |
3 |
4 |
U10U |
N01U |
N02U |
N03U |
N04U |
| 尺寸 |
M5×0.8 |
M6×1.0 |
R1/8 |
R1/4 |
R3/8 |
R1/2 |
10-32UNF |
NPT1/8 |
NPT1/4 |
NPT3/8 |
NPT1/2 |
PHO4-M5,PHO8-O1,PH1/4-O1,PH5/32-U1OU,PH5/16-NO1U,PHO4-M6,PHO8-O2,PH1/4-O2,PH5/32-NO1U,
PH5/16-NO2U,PHO4-O1,PHO8-O3,PH5/16-O1,PH3/16-U1OU,PH5/16-NO3U,PHO6-M5,PHO8-O4,PH5/16-O2,
PH3/16-NO1U,PH3/8-NO2U,PHO6-M6,PH10-O2,PH5/16-O3,PH3/16-NO2U,PH3/8-NO3U,PHO6-O1,PH10-O3,
PH3/8-O2,PH3/16-NO3U,PH1/2-NO3U,PHO6-O2,PH10-O4,PH3/8-O3,PH1/4-NO1U,PH1/2-NO4U,PHO6-O3,
PH12-O3,PH1/4-NO2U,PH12-O4,
