PC04,PC06,PC08,PC10,PC12,PC1/4,PC1/2,PC5/32,PC5/16,PC3/16,PC3/8,PC1/4-O2,快插式气动管接头
产品特点
1.快速安装，简单灵巧，节省空间。
2.形式多样，能满足任何气动布管需要。
3.安装完毕后，塑料管件仍可任意转向。
4.PC螺丝内侧有六角搬手孔，所以即使在狭窄处安装也十分容易。
5.由于是椭圆形压环，所以在狭窄处也容易分离管子。
6.螺纹处有垫圈或有密封胶处理。

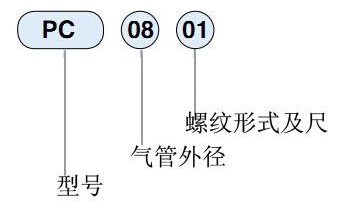

型号注释
技术参数
| 工作介质 |
压缩空气 |
| 使用压力范围 |
0~1.0Mpa |
| 负压 |
-750mm/Hg(10Toll) |
| 使用环境及介质温度 |
0~60℃ |
| 适用软管 |
尼龙管及PU管 |
气管外径
| |
公制 |
英制 |
| 编号 |
04 |
06 |
08 |
10 |
12 |
5/32 |
3/16 |
1/4 |
5/16 |
3/8 |
1/2 |
| 直径 |
Ø4 |
Ø6 |
Ø8 |
Ø10 |
Ø12 |
Ø5/32 |
Ø3/16 |
Ø1/4 |
Ø5/16 |
Ø3/8 |
Ø1/2 |
螺纹形式及尺寸
| |
公制 |
管螺纹 |
标准细牙螺纹 |
美标管螺纹（英制螺纹） |
| 编号 |
M5 |
M6 |
1 |
2 |
3 |
4 |
U10U |
N01U |
N02U |
N03U |
N04U |
| 尺寸 |
M5×0.8 |
M6×1.0 |
R1/8 |
R1/4 |
R3/8 |
R1/2 |
10-32UNF |
NPT1/8 |
NPT1/4 |
NPT3/8 |
NPT1/2 |
PC04-M5,PC04-M6,PC04-O1,PC04-O2,PC04-O3,PC06-M5,PC06-M6,PC06-O1,PC06-O2,PC06-O3,PC08-O1,PC08-O2,
PC08-O3,PC08-O4,PC10-O1,PC10-O2,PC10-O3,PC10-O4,PC12-O1,PC12-O2,PC12-O3,PC12-O4,PC1/4-O1,
PC1/4-O3,PC5/16-O1,PC5/16-O2,PC5/16-O3,PC3/8-O1,PC3/8-O2,PC3/8-O3,PC3/8-O4,PC1/2-O2,PC1/2-O3,
PC1/2-O4,PC5/32-N1OU,PC5/32-NO1U,PC5/32-NO2U,PC3/16-N1OU,PC3/16-NO1U,PC3/16-NO2U,PC3/16-NO3U,
PC1/4-N10U,PC1/4-NO1U,PC1/4-NO2U,PC1/4-NO3U,PC5/16-NO1U,PC5/16-NO2U,PC5/16-NO3U,PC3/8-NO1U,
PC3/8-NO2U,PC3/8-NO3U,PC3/8-NO4U,PC1/2-NO2U,PC1/2-NO3U,PC1/2-NO4U,
