PL1/4-O1,PL3/8-O2,PL5/32-N1OU,PL5/16-NO1U,PL1/2-O3,PL5/16-NO3U,快插式气动管接头




产品特点

1.快速安装，简单灵巧，节省空间。
2.形式多样，能满足任何气动布管需要。
3.安装完毕后，塑料管件仍可任意转向。
4.PC螺丝内侧有六角搬手孔，所以即使在狭窄处安装也十分容易。
5.由于是椭圆形压环，所以在狭窄处也容易分离管子。
6.螺纹处有垫圈或有密封胶处理。

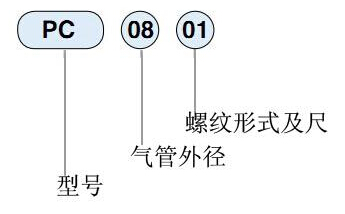

型号注释

技术参数

工作介质 压缩空气
使用压力范围 0~1.0Mpa
负压 -750mm/Hg(10Toll)
使用环境及介质温度 0~60℃
适用软管 尼龙管及PU管

气管外径

  公制 英制
编号 04 06 08 10 12 5/32 3/16 1/4 5/16 3/8 1/2
直径 Ø4 Ø6 Ø8 Ø10 Ø12 Ø5/32 Ø3/16 Ø1/4 Ø5/16 Ø3/8 Ø1/2

螺纹形式及尺寸

  公制 管螺纹 标准细牙螺纹 美标管螺纹（英制螺纹）
编号 M5 M6 1 2 3 4 U10U N01U N02U N03U N04U
尺寸 M5×0.8 M6×1.0 R1/8 R1/4 R3/8 R1/2 10-32UNF NPT1/8 NPT1/4 NPT3/8 NPT1/2









PL1/4-O2,PL3/8-O3,PL5/32-NO1U,PL5/16-NO2U,PL1/4-O3,PL3/8-O4,PL5/32-NO2U,PL5/16-O1,PL1/2-O2,
PL3/16-N1OU,PL3/8-NO1U,PL5/16-O2,PL3/16-NO1U,PL3/8-NO2U,PL5/16-O3,PL1/2-O4,PL3/16-NO2U,
PL3/8-NO3U,PL3/8-NO4U,PL1/4-N1OU,PL1/2-NO2U,PL1/4-NO1U,PL1/2-NO3U,PL1/4-NO2U,PL1/2-NO4U,
PL1/4-NO3U,PL3/16-NO3U,
