ZJHD-16C,ZHHD,ZRHD,ZDHD,ZJHG,ZHHG,ZRHG,ZDHG,电动多级调节阀
概述

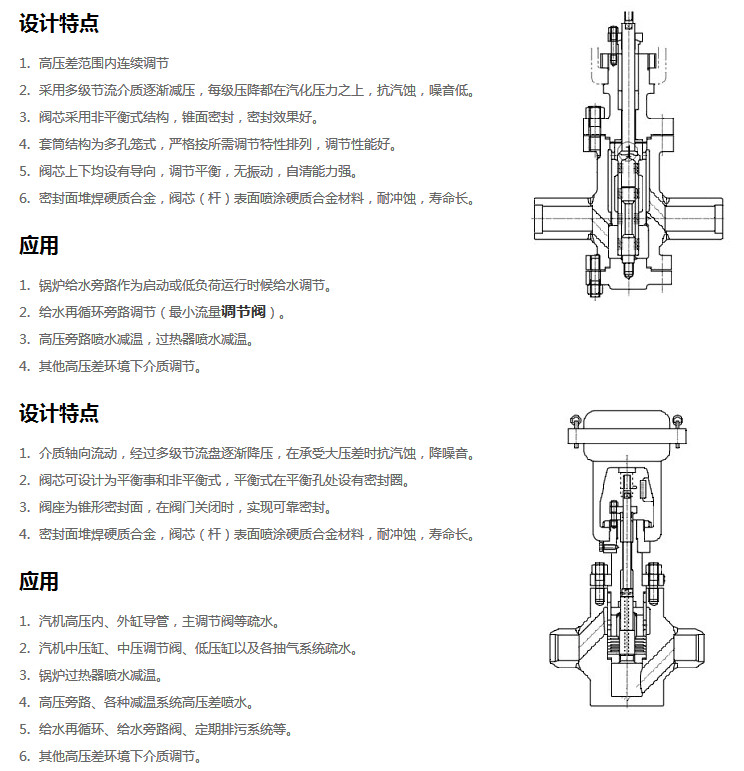

ZHD电子式电动多级调节阀采用的是多级笼式套筒阀芯或轴流迷宫型阀芯，多级减压，完全控制流过阀内的介质的流速，大幅度的降低了高压气体或者蒸汽在阀内产生的噪音，稳定的多级别降压有效使液体不会产生气蚀，是使用在高压介质场所性能稳定的控制阀，可选择多弹簧气动薄膜机构或电动执行机构等。
标准规格
阀体型式：直通锻造阀体
阀芯型式：多级节流阀芯
公称通径：DN20~200 NPS 3/4〞~ 8〞
公称压力：PN160 ~ 420 CLASS 900LB ~2500LB
连接方式：法兰：FF、RF、MF、RTJ
焊接：SW、BW
阀盖形式：标准型（-5℃~230℃）、
散热片型（-45℃~大于230℃场合）、
低温加长型（-196℃~ -45℃）
填 料：V型聚四氟乙烯填料、柔性石墨填料等
密 封 垫：金属夹石墨密封垫
执行机构：气动：多弹簧薄膜执行机构 、活塞式执行机构
电动：3810L系列智能型执行机构、PSL系列智能型执行机构
表面涂漆：绿色 丙稀酸聚胺酯磁漆
型号编制
| Z |
执行机构 |
H |
结构形式 |
-公称压力 |
阀体材质 |
公称通径 |
| Z系列调节阀 |
J:气动薄膜执行机构
H:气动活塞执行机构
R:电动3810L执行机构
D:电动PSL执行机构 |
H直行程 |
D:多级套筒调节阀
G:轴流迷宫调节阀
|
PN160=160
CL1500LB=1500 LB |
C=A105
LC=LF2
P=F304
PL=F304L
R=F316
RL=F316L
D=特殊材质
|
DN25= DN25
NPS1〞=NPS1〞
|
| 如：Z型气动薄膜多级套筒调节阀，压力PN160，阀体材料为A105，公称通径DN50，型号为：ZJHD-160 DN50 |
