NN60C-5,NN60C-7,NN60C-8,NN60C-9,NN60C-10,NN60C-15,NN60C-20,NN60C-30,NN60C-40,减速器
NN60C-60,NN60C-80,NN60C-100,NN60C-150,NN60C-200,
NN60C型步进电机/伺服电机/直流电机系列精密减速器，采用行星传动原理设计，具有高精度、高刚性、高负载、高效率、低惯性、低振动、低噪音、低温升等特点,可适配于各种伺服电机及步进电机。广泛用于冶金、矿山、起重、运输、建筑、化工、纺织、印染、制药、食品环保等行业。
产品特性：
高刚性，齿轮采用合金钢氮化硬齿面，具有优越的抗磨损性
和耐冲击性；
传递扭矩大，啮**用多齿啮合，额定输出扭矩(见表格)；
传动效率高（>=90%），传动功率大，径向承载能力高，
实现单级系列传动；
高压压铸铝合金机壳，采取新的加工工艺，提高了工件精
度。 并经阳极氧化处理，增强环境耐受性、耐腐蚀性，
减少重量，增强热传导性，降低内部温升，减少发热；
速比范围：速比5～10000，使应用设计达到最佳的转矩与转速匹配；
回差间隙小，传递精度高；
密封设计良好，全部使用润滑脂润滑，不泄漏，免保养；
安装简便，同轴输出，标准法兰定位，适用于任何厂商和形式的电机；
结构紧凑，体积小，在现有同型号减速器中为最小；
噪音低，< 60分贝；寿命长，>20000小时；
性价比高，同精度条件下，价格最低；
| |

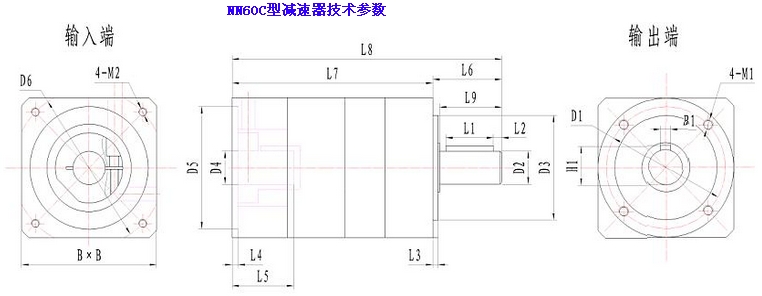

型 号 |
| |
|
|
| |
型号/Type
|
NN60C
|
|
B
|
法兰宽/Flange length
|
65×65
|
|
B1
|
输出键宽/output key width
|
5
|
|
H1
|
输出轴轴高/output shaft root
|
16
|
|
M1
|
输出安装螺纹/mounthing thread X depth
|
M5×12
|
|
M2
|
输入安装螺纹/mounthing thread X depth
|
M5×12
|
|
D1
|
输出安装孔分布圆/ Flange holes circle
|
50
|
|
D2
|
输出轴直径/output shaft diameter
|
14
|
|
D3
|
输出定位止口直径/ output diameter
|
40
|
|
D4
|
输入孔直径/input pinion
|
14
|
|
D5
|
输入定位止口直径/ input center bore for motor
|
50
|
|
D6
|
电机安装孔分布圆/hole circle
|
70
|
|
L1
|
键长/key length
|
25
|
|
L2
|
键到轴端距离/distance form shaft end
|
2.5
|
|
L3
|
输出定位止口厚度/output location depth
|
3
|
|
L4
|
电机定位深度/motor location depth
|
3.5
|
|
L5
|
输入电机轴长/motor shaft length
|
30
|
|
L6
|
输出轴长(自端面)/shaft length form output
|
35
|
|
L7
|
躯体长/body length
|
110
|
|
L8
|
减速器总长/overall length
|
145
|
|
L9
|
输出轴长(自定位圆)/shaft length form spigot
|
30
|
注：a,以上尺寸单位为mm。具体参数以实物为准。
b,各型号减速器输入输出的安装及连接尺寸均可根据用户要求定制。
二，基本技术参数
| 型 号 |
NN60C
|
减速比/Ratio
|
|
额定输出扭矩
N.m
|
30
|
5
|
|
35
|
7
|
|
35
|
8
|
|
35
|
9
|
|
35
|
10
|
|
45
|
15
|
|
45
|
20
|
|
45
|
30
|
|
60
|
40
|
|
60
|
60
|
|
80
|
80
|
|
80
|
100
|
|
80
|
150
|
|
80
|
200
|
| 极限扭矩 |
1.5～2倍的额定输出扭矩 |
? 注:可根据用户需求提供5至10000任一减速比的减速器。
| 产品型号 |
|
NN60C |
| 最大径向力 |
N |
480 |
| 最大轴向力 |
N |
310 |
| 满载效率 |
% |
>90% |
| 平均寿命 |
h |
>20000(h) |
| 重 量 |
Kg |
1.5 |
| 回 差（精密/超精密） |
Arcmin |
≤12/5 |
| 噪 音 |
dB(A) |
≤60 |
| 最大输入速度 |
Min-1 |
5000 |
| 额定输入速度 |
Min-1 |
3000 |
| 扭转刚度 |
N.m/Arcmin |
2.5 |
| 旋转方向 |
|
与输入相反 |
| 润 滑 |
|
免维护 |
| 防护等级 |
|
IP55 |
| 安装方向 |
|
任意 |
